Fractal Design Newton R2 650W
För den som föredrar modulära kablar erbjuder även Fractal Design sin lite dyrare serie Newton R2. Serien finns i tre olika modeller och vi tar här en titt på instegsmodellen på 650 W.
Newton R2 kommer i en något större förpackning än sin billigare broder Tesla för att även kunna rymma de löstagbara kablarna. Även denna gång handlar det om en 80 Plus-certifierad nätdel med 5 års fabriksgaranti.
Modellen påminner väldigt mycket till utseendet om Tesla, med samma kompakta storlek. Fläkten är även här i storleken 120 millimeter och är monterad med gummifästen.
Vänder vi på nätdelen syns de modulära anslutningarna samt en ventilationsöppning uppe i hörnet.
Anslutningarna för de löstagbara kablarna är tio till antalet och kan användas helt fritt mellan de olika kablarna.
Specifikationer
Egenskap | Värde |
---|---|
Tillverkare | Fractal Design |
Artikelnamn | FD-PSU-NEWT2-650 |
Specificerad maxeffekt | 650W |
Tillverkarens garanti | 5 år |
Storlek (H x B x D) | 86 x 150 x 140 mm |
Pris till slutkund (ca) | 900 kr inkl. moms |

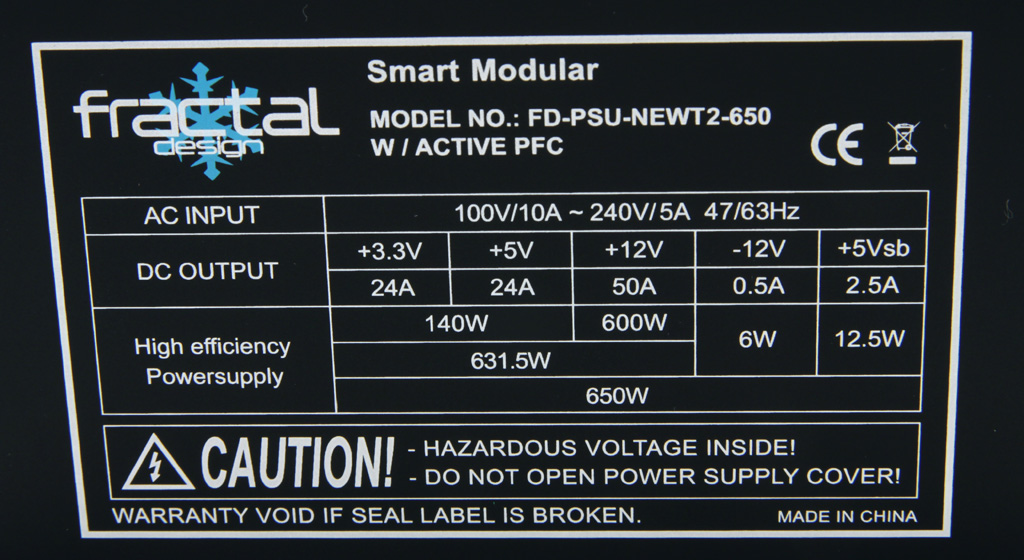

Till skillnad från Tesla har Newton R2 en enskild 12 V-lina som i 650 W-modellens fall är specificerad till 50 A. 3,3 och 5 V-linorna har i sin tur 24 A vardera.
De löstagbara kablarna levereras tillsammans med nätdelen i ett svart fodral. Samtliga kablar är klädda i svart kabelstrumpa. Nedan följer en lista på de kablar och kontakter som finns att tillgå.
1 st. 55 cm lång kabel med 20+4-pin ATX-kontakt
1 st. 55 cm lång kabel med 4+4-pin 12V-kontakt för CPU
2 st. 45 cm långa kablar med en 6+2-pins PCIe-kontakt
1 st. 35 cm lång kabel med fyra SATA-kontakter på varje
1 st. 50 cm lång kabel med fyra SATA-kontakter på varje
1 st. 35 cm lång kabel med två 4-pins kontakter och en floppykontakt
1 st. 35 cm lång kabel med fyra 4-pins kontakter
1 st. 50 cm lång kabel med fyra 4-pins kontakter
Något fler SATA-kontakter bidrar Newton R2 650 W med över den billigare Tesla, men i övrigt är det ungefär samma uppsättning av kontakter.
Insidan är något mer belamrad än den vi såg i Tesla, vilket är tämligen vanligt i modulära nätdelar där bakplanet för kontakterna tar en del plats. Komponentvalet verkar även vara något mer påkostat när det kommer till Newton R2, där en japansk huvudkondensator från Nichicon har tagit plats istället för en taiwanesisk.
Den 120 millimeters-fläkt som sitter monterad i nätdelen verkar vara identisk med den vi fann i Tesla-enheten. Specifikationerna är ännu en gång okända.
Testresultat
Vi kunde köra nätdelen genom samtliga testlaster utan att stöta på några konstigheter.
Spänningar
Belastning | 12V1 | 12V2 | 12V3 | 5V | 3,3V | -12V | 5VSB |
---|---|---|---|---|---|---|---|
25% | 12,04 | 12,14 | 12,16 | 5,15 | 3,37 | -12,02 | 5,12 |
50% | 12,02 | 12,11 | 12,16 | 5,15 | 3,36 | -12,05 | 5,10 |
75% | 12,02 | 12,11 | 12,16 | 5,15 | 3,36 | -12,05 | 5,08 |
100% | 12,02 | 12,11 | 12,14 | 5,15 | 3,36 | -12,07 | 5,05 |
Det är mycket fina siffror som visas upp när vi mäter av nätdelens spänningar under de olika lasterna. De ligger i princip stilla hela vägen upp till full belastning.
Rippel
Belastning | 12V1 | 12V2 | 5V | 3,3V |
---|---|---|---|---|
25% | 30mV | 23mV | 11mV | 10mV |
50% | 37mV | 31mV | 11mV | 11mV |
75% | 44mV | 39mV | 13mV | 11mV |
100% | 56mV | 46mV | 18mV | 16mV |
När det kommer till rippel ligger Newton R2 650 W ytterst bra till, med väldigt låga värden genom samtliga laster.
Verkningsgrad och effektfaktor
Belastning | Total uteffekt | Aktiv effekt | Verkningsgrad | Effektfaktor |
---|---|---|---|---|
25% | 162W | 193W | 84% | 0,93 |
50% | 328W | 386W | 85% | 0,98 |
75% | 493W | 583W | 85% | 0,99 |
100% | 650W | 773W | 84% | 0,99 |
Modellen lyckas hålla sin verkningsgrad långt över det som 80 Plus-standarden kräver. Resultaten räcker i princip hela vägen upp till 80 Plus Bronze-märkning.
Temperatur och fläkthastighet
Belastning | Temp. utblås | RPM |
---|---|---|
25% | 30°C | 608 |
50% | 32°C | 785 |
75% | 33°C | 1161 |
100% | 36°C | 1498 |
Då Newton R2 verkar ha ärvt samma fläkt och fläktkontroller som Teslan ser siffrorna här väldigt snarlika ut. Låg ljudnivå upp till 75 procent belastning där fläkten från varva på för att hålla värmen i schack.
