Tagan har ett brett sortiment av nätdelar för oss lite mer krävande användare. Vi har valt att ta en titt på Easycon 530 W, en mellanmodell med löstagbara kablar som stödjer både ATX12V 1.3, ATX 2.2 samt EPS12V 2.1.

Att det är en påkostad nätdel märks när kartongen öppnas. De löstagbara kablarna levereras i en separat kartong inuti.

I förpackningen hittar vi en tjock flerspråkig manual, en skärmad och guldpläterad nätkabel samt en del tillbehör för kabeldragning.

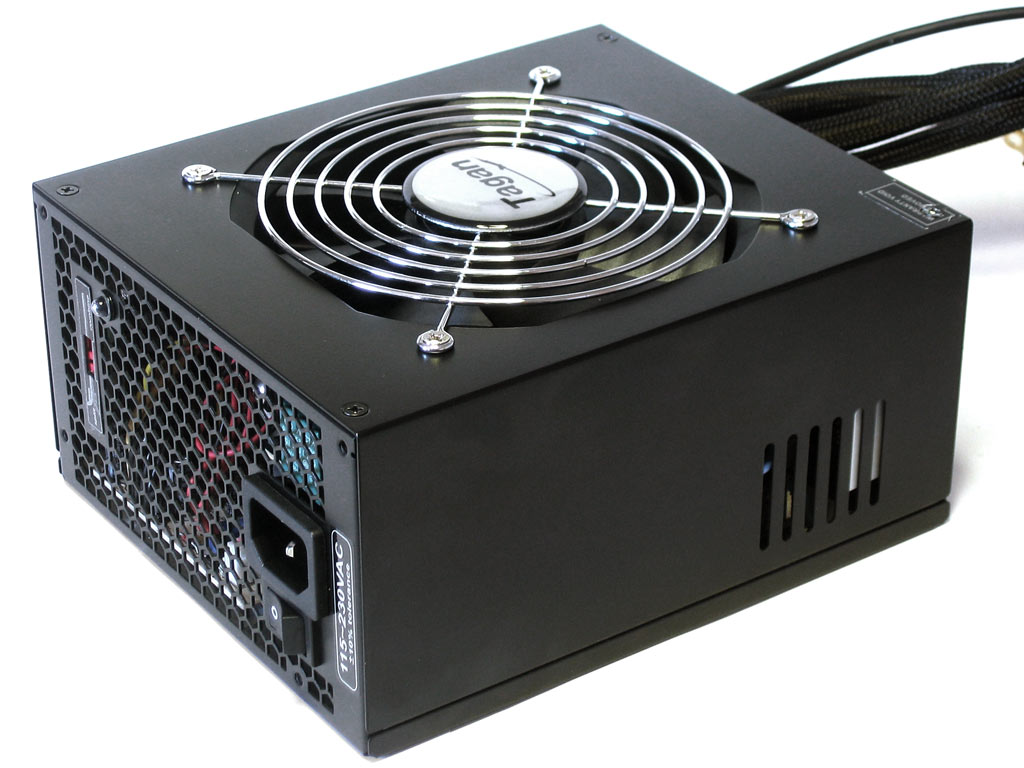

Nätdelen är extra stor: 160 mm djup. Vid fläktgallret finns en litet skjutreglage som gör att 12V1 och 12V2 fungerar som en enda gemensam spänning, man slipper då 20 A-begränsningen på varje.

ATX-kabeln, en P4- samt EPS-standardens P8-kontakt sitter fastmonterade, övriga strömkablar är löstagbara. En speciell jordkabel finns också, en udda finess Tagan alltid erbjudit. Hela nio uttag finns att tillgå. Tre av dem är färgkodade och specialgjorda för två PCIe-kontakter respektive en speciell 4-pins kontakt. Den senare kläms ihop med P4-kontakten för att skapa en extra P8-kontakt, vilket behövs i många dubbelprocessorsystem.

Kablarna Tagan skickar med kan antagligen tillfredställa även en kräsen kabelfetischist. Ett udda tilltag är två skärmade kablar med en ensam 4-pins kontakt i änden, lämpliga för hårddiskar eller grafikkort med sådan kontakt. Kontakten är extra kraftig och en ferritkärna är monterad för att minimera eventuella RFI-problem, precis som på de två PCIe-kablarna.

Specifikationer

Strömfördelningen ser vettig ut, sammanlagt knappt 400 W på 12V bör räcka åt de flesta. För att kunna stödja ATX12V 1.3 har Tagan valt att behålla den äldre -5V-spänningen.

Strömkablarna man har till sitt förfogande är de här:

• 1 st. 50 cm lång kabel med 20+4-pin ATX-kontakt

• 1 st. kabel med 4+4-pin 12V-kontakt för CPU

• 1 st. kabel med 8-pin 12V-kontakt för CPU

• 2 st. kablar med 6-pins PCIe-kontakt med ferritkära

• 2 st. kablar med 4-pins kontakt med ferritkära

• 2 st. kablar med en 4-pins kontakt och en floppykontakt på varje

• 2 st. kablar med två 4-pins kontakter på varje

• 2 st. kablar med två SATA-kontakter på varje

Man har mycket gott om alternativ, alla kablar kan inte kopplas in samtidigt.

Insida

När vi bryter den treåriga garantin och öppnar upp nätdelen hittar vi två stora kylflänsar som effektivt breder ut sig över komponenterna. Upplägget är spegelvänt jämfört med de flesta andra testdeltagare, primärsidan är närmast i bild ovan.

120 mm-fläkten är märkt Tagan, men modellbeteckningen tyder på att det är en glidlagrad fläkt från Globe Fan.

Testresultat

Som väntat klarade Tagan våra testlaster.

Spänningarna var hela tiden inom gränsvärdet på ±5 %, men avvikelserna vid 500 W imponerar inte.

Tagans nätdelar har ett välförtjänt rykte om att vara tysta, det gäller även denna modell vid 100 W och 300 W. Men precis som diagrammet på nätdelen säger så var ljudnivån märkbart högre vid 500W. Temperaturen var hela tiden låg, bra.

Rippel mättes till cirka 40 mV_t-t på 12V1, 12V2 och 3,3V. Vid 5V mättes det till låga 25 mV_t-t.
