Gigabyte EP45-UD3P
Egenskap | Värde |
---|---|
Styrkretsar | Intel P45 (nordbrygga) och ICH10R (sydbrygga) |
Storlek | 305 × 244 mm (ATX) |
Revision | 1.0 |
BIOS-version | F5 |
V-Core | 0,50–2,30 V |
CPU Termination | 1,10–1,70 V |
CPU PLL | 1,050–2,810 V |
V-DIMM | 1,45–3,040 V |
Nordbryggan (MCH) | 0,85–2,0 V |
Sydbryggan (ICH) | 1,050–2,31 V |
Minnesplatser | 4 st. (upp till 16 GB DDR2-minne) |
Minnesinställningar | 800 till 1 366 MHz beroende på processorn |
PCI-E-portar | 2 × 16 kanaler (portarna fungerar som 8-kanaler med Crossfire aktiverat)/3 × 1 kanaler |
PCI-portar | 2 st. |
Bussinställningar | 100–1 200 MHz |
IDE (PATA) | 1 st. |
SATA | 6 st. portar SATA-300 via ICH10R, 2 st. SATA-300 via Silicon Image Sil5723CNU |
RAID (SATA) | RAID 0, 1, 5 och 10 via ICH10R, RAID 0 och 1 via Silicon Image Sil5723CNU |
USB 2.0 | 8 st. anslutningar via ICH10R (upp till 12 med konsoler) |
IEEE 1394a | 3 st. anslutningar Firewire 400 (med konsol) |
Nätverk | 2 st. gigabit-LAN via 2 st. Realtek RTL8111C |
Ljud | Realtek ALC889A |
Cirkapris | 1 700 kr |
Moderkortet påminner rätt mycket om Gigabyte EP45-DQ6 när det gäller inställningsmöjligheter och i viss mån när det gäller komponenter. Man skulle kunna se det som en nedbantad version av DQ6. Man får i regel lite mindre när det gäller komponenterna men samtidigt är det till ett lägre pris.
Anslutningar på I/O-panelen:
2 st. PS/2-portar för tangentbord och mus
8 st. USB 2.0
2 st. LAN-kontakter
6 st. ljudkontakter
2 st. Firewire 400-kontakter
2 st. S/PDIF-utgångar (koaxial och optisk)
Här finner vi det mesta man kan önska sig. Det finns självklart modeller som har fler anslutningar men det duger sannolikt för de flesta.
Två grafikkortsplatser, tre PCIE- och två PCI-portar ger rätt goda expansionsmöjligheter. Av någon anledning har man placerat den första grafikporten lite längre ifrån processorsockeln än vad vi är vana vid att se.

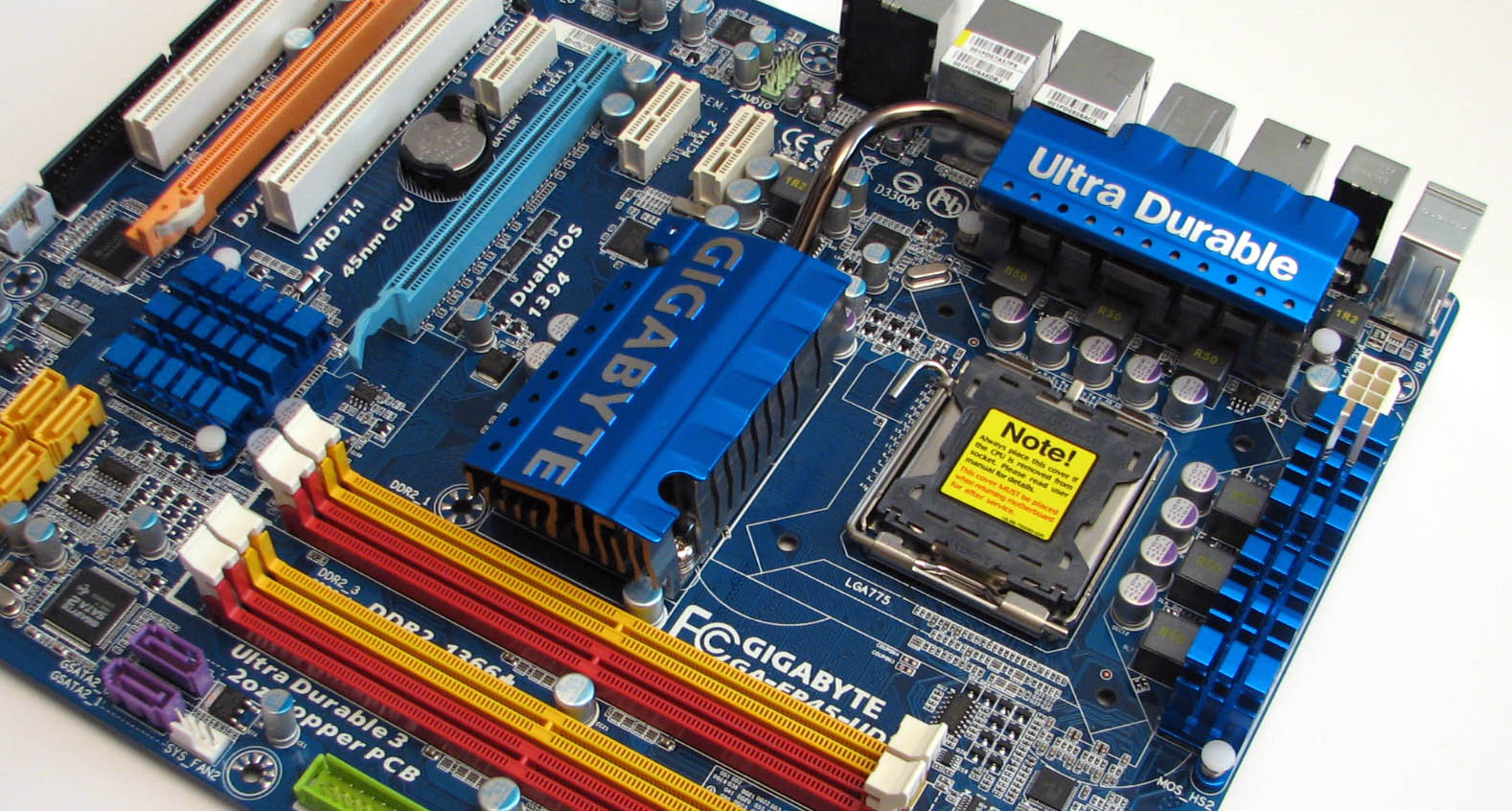

Kylningen är klart godkänd även om det förstås finns de som har mer avancerade kylflänsar. Det är ganska gott om utrymme kring processorsockeln.

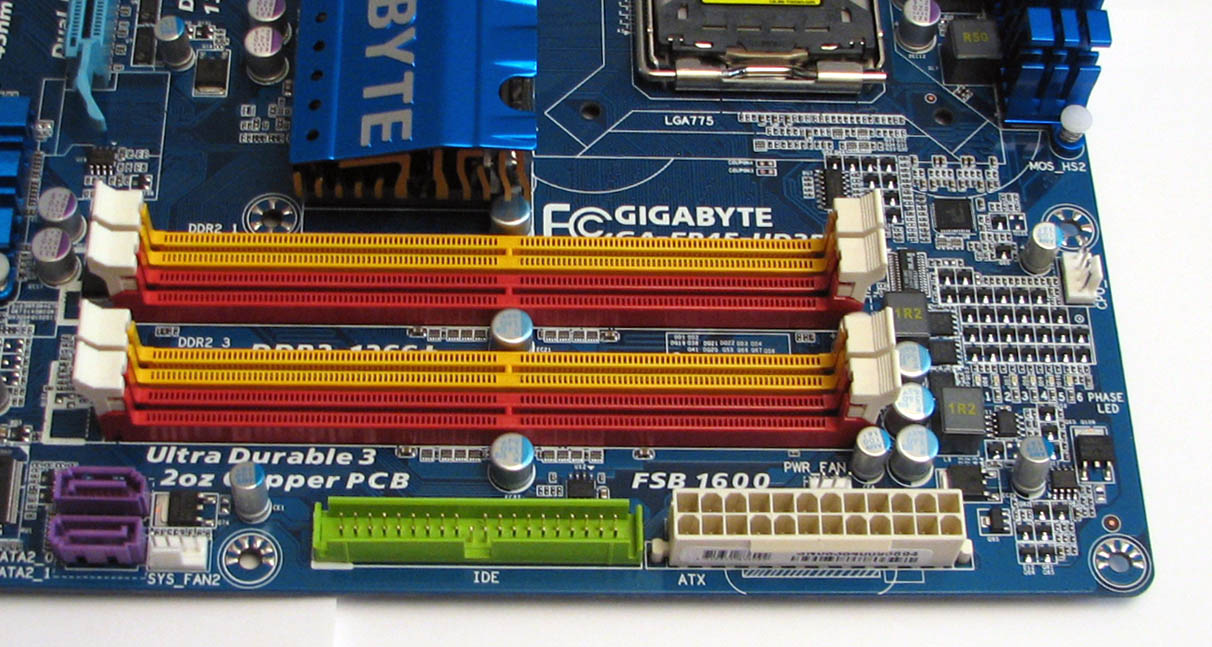

Gigabyte har valt att sätta PATA-kontakten så att den kommer högre upp på moderkortet än vad vi är vana vid. I övrigt sitter minnesplatserna och ATX-anslutningen mer eller mindre som väntat.
Man får åtta SATA-kontakter med Gigabyte EP45-UD3P, vilket troligen är fullt tillräckligt för de flesta. Även om moderkortet inte utrustats med externa SATA-anslutningar, medföljer en konsol som gör att man man kan göra två av portarna till externa anslutningar.
