Anslutningar och layout
Kortet är relativt välutrustat och har även en extern sata-anslutning, men samtidigt finns bara en nätverksanslutning och inga extra sata-portar.
Anslutningar på I/O-panelen:
2 st. ps/2-portar för tangentbord och mus
1 st. seriellport
1 st. parallelport
4 st. usb 2.0
1 st. esata-kontakt
1 st. lan-kontakt
6 st. ljudkontakter
Förutom den externa sata-kontakten är detta en väldigt traditionell panel. Man har bland annat valt att behålla seriell- och parallellportarna.

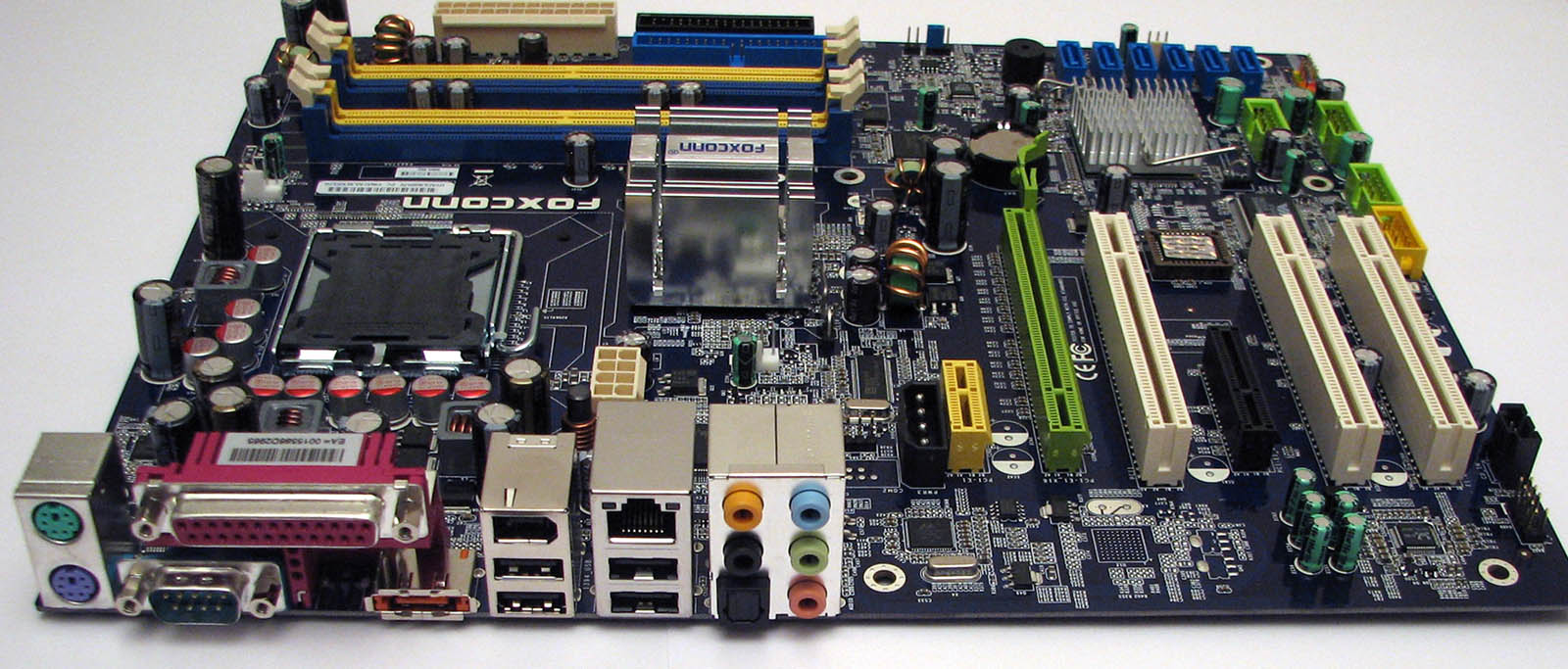

Kortet har två pcie- och tre pci-platser, vilket borde räcka för de flesta. Har man bredare grafikkort kan man inte använda en av pci-platserna. På bilden kan man skönja ett relativt stort problem med layouten. Det finns två större kondensatorer till höger om 16 kanalers pcie-platsen och en mindre till vänster (längst ner i på bilden). Vi blev varse om problemet när vi skulle ta bort 8800 GTS-kortet då dessa gör det mycket svårt att få loss bredare grafikkort.
Kring sockeln ser det relativt bra ut, eventuellt kunde man ha önskat att två av kondensatorerna till höger i bild inte var så långa.12 V atx-kontakten hade vi helst sett placerad mer vid kanten av moderkortet. Nu hamnar den lite väl långt in men det kändes inte som något större problem med de komponenter vi hade.
I vanlig ordning är minnesplatserna färgkodade och är placerade långt ifrån sockeln. Även om inte utrymmet är stort gick det även att byta minnen med grafikkortet installerat. Layouten för atx- ide- och fdd-anslutningarna är liknande som vi sett på många moderkort under åren och det brukar vara en bra placering, men det beror även på vilken datorlåda man använder.
Det gick lätt att komma åt cmos-bygeln med 8800 GTS-kortet installerat och sata-anslutningarna har även de en bra placering.
