Identifiera min nätverkskontakt

Hej!

Undrar vad denna kontakt heter för att jag tänkte göra följande:
I dagsläget går 4st av dessa in i en "panel" i brist på bättre ord och andra sidan på de kablarna går in i min router, dessa ger sedan alla inbyggda nätverkskontakter i huset tillgång till routern. Om själva kontakterna går att köpa löst tänkte jag köpa färdiga vanliga CAT5E kablar och sedan sätta på kontakterna själv för att enkelt kunna identifiera vilken kabel som går vart.

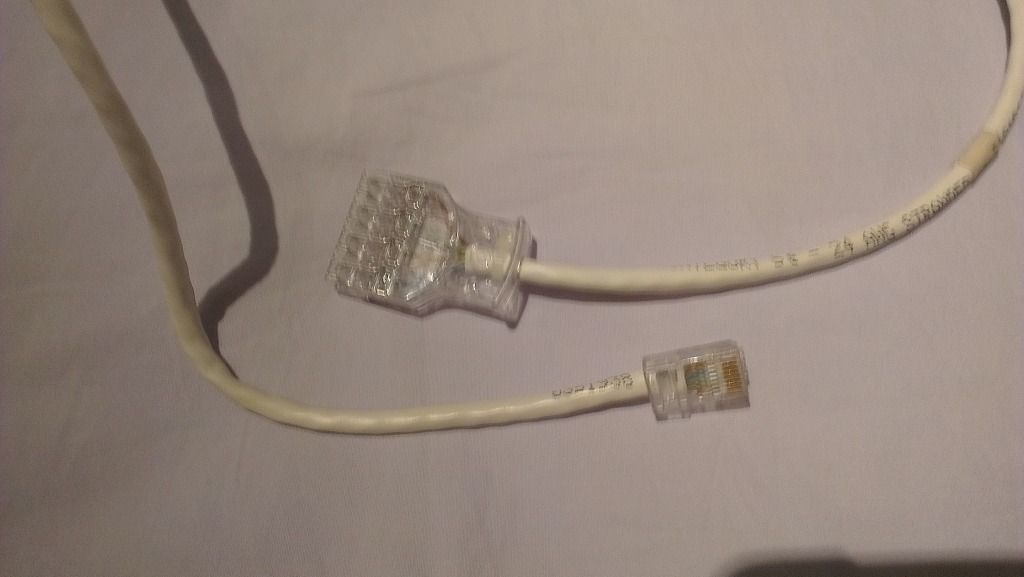

Kabeln ser ut så här:

Tacksam för er hjälp - TheSwede86

Visa signatur

i5 8600K / Asus ROG Z370-F Gaming / Asus GTX 1070 Ti ROG Strix / Samsung 960 EVO 500GB M.2 PCIe m.m.

Permalänk
Medlem

Kan du posta fler bilder på kontakten? andra vinklar och gärna ett foto på panelen du pratar om.

Visa signatur

"Datorn har ju fan mer dragningskraft än jorden. Skulle jag ramla skulle jag hamna i datorstolen & inte på golvet."

Permalänk
Medlem

Det där är ju någon slags anslutningskontakt till någon panel.
Gärna fler bilder ur andra vinklar så kan fler hjälpa till.
Står det någonting på panelen den sitter i?

Permalänk

Ursäkta att svaren dröjt, är inte där just nu så kan inte ta bilder men ska försöka fixa det ändå och återkommer.

Visa signatur

i5 8600K / Asus ROG Z370-F Gaming / Asus GTX 1070 Ti ROG Strix / Samsung 960 EVO 500GB M.2 PCIe m.m.

Permalänk

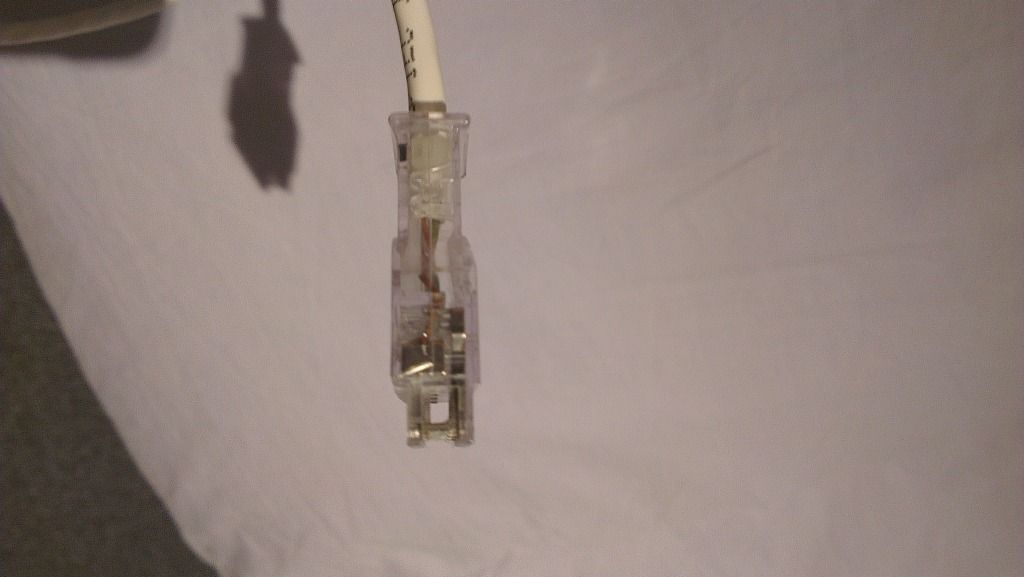

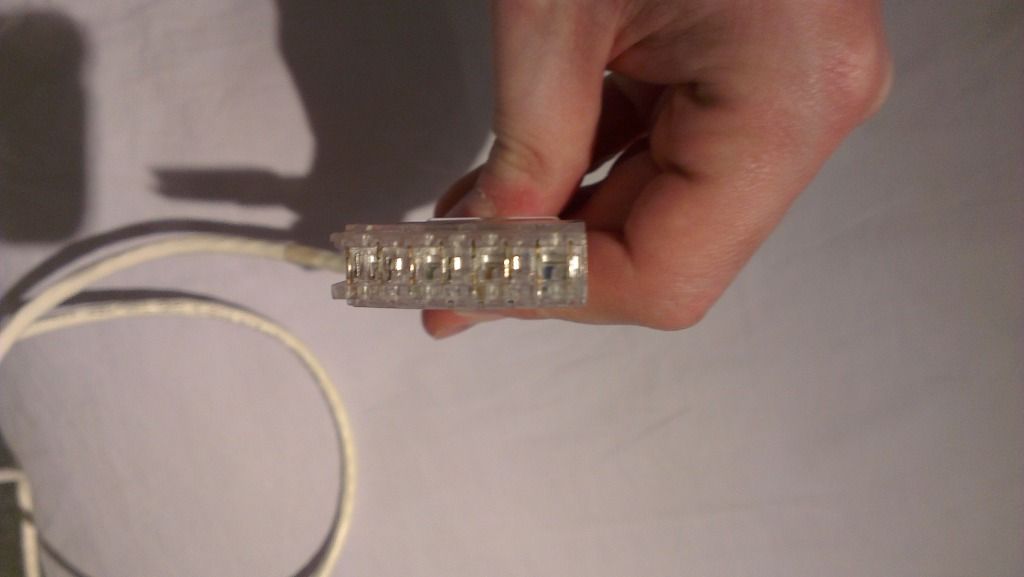

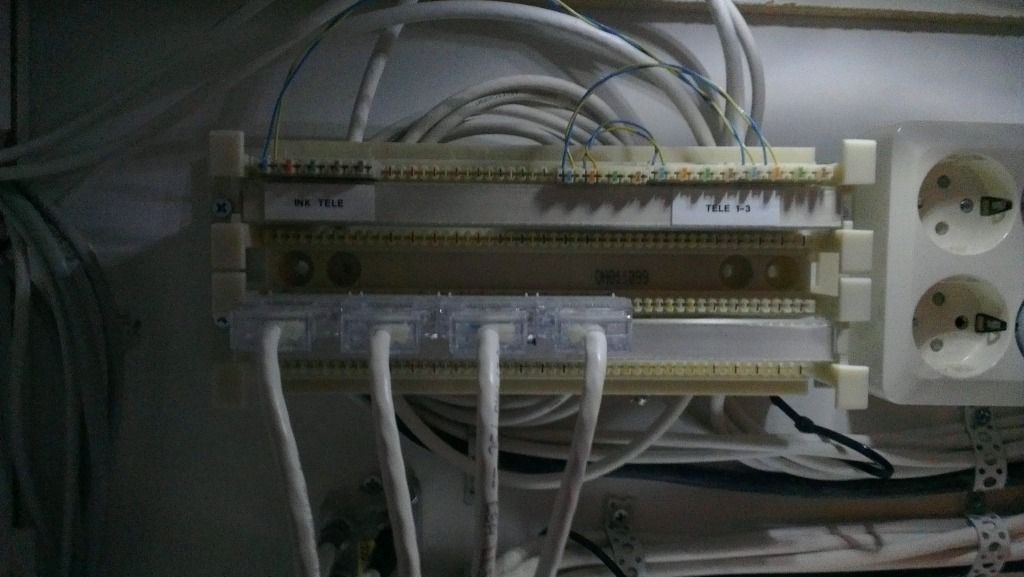

Ovan är lite mer bilder.

Verkar vara denna anslutning iaf. men frågan är vart jag hittar den i Sverige:
http://www.siemon.com/e-catalog/ECAT_GI_page.aspx?GI_ID=mpc_s...

Visa signatur

i5 8600K / Asus ROG Z370-F Gaming / Asus GTX 1070 Ti ROG Strix / Samsung 960 EVO 500GB M.2 PCIe m.m.

Permalänk
Rekordmedlem

Jag hade kontaktat distributörerna i England eller Tyskland http://www.siemon.com/uk/locate/Distributors.asp eller mailat direkt till siemon annars kan du väl höra med montören var de köpte in plintarna.

Visa signatur

Ryzen 5 2400G, Asus ROG STRIX B350-F Gaming, 500GB Samsung 970EVO NVMe M.2 och en väldig massa masslagring. Seasonic Focus+ Gold 650W, Antec P 180 med Schyte o Sharkoon fläktar via en t-balancer, Tittar på en Acer ET430Kbmiippx 43" 4K
Främre ljudkanalerna återges via Behringer DCX2496, högtalare Truth B3031A, Truth B2092A Har också Oscilloskop, mätmikrofon och en Colorimeter.

Permalänk

Det där är en korskopplingsplint av typ 101.
Sist jag såg dom satt dom i televäxlar men skall tydligen finnas CAT5 godkända typer.
Nu vet jag inte när installationen är gjord, men det absolut bästa är ju en liten datapanel och datauttag ute i anläggningen.

Elektroskandia säljer plintar, borde ha kontakter också.

Permalänk
Medlem

Det är 110-block. Har hur många sådana kablar som helst på jobbet, bor du i närheten av Gbg kan du få ett gäng, tyvärr har vi dock inte lösa kontakter.

edit: såg att det står Stockholm. Åas, står Halmstad under mitt nick

Permalänk
Medlem

Fanns på ebay såg jag
