Project Myria - The workstation (Corsair Carbide AIR 540)

Blev fäst vid chassit när jag såg det, sen tog det någon vecka av fundering innan jag beställde ett.
Nu har det stått och väntat en vecka, så nu är det dags.
Myria var nåt som dök upp i skallen bara, vet inte var jag fått det ifrån

Att-göra listan
X är färdigt.

- Lacka alla galler [X]
- Lacka alla täckbitar för expansionsplatserna [X]
- Ny vägg bakom moderkortet och nytt golv (ovanpå orginal) [X]
- Sleeva 24pin, GPU kablar & front paneles kablar [-]
- Kapa hål i de nya panelerna för alla anslutningar [-]
- Klä panelerna i mattsvart (bakom moderkort och golvet) [-]
- Dammfilter under lådan [X]
- Installera vattenkylningen [-]

Hårdvara, kommer använda min AMD A10 6800k.
16gb GeIL EVO Veloce
2x120gb Intel 320 SSD
VTX3D Radeon 7950

240mm radiator, EK DCP2.2 pump and clear tubing, nothing fancy.

Om nån vecka blir det nytt mATX moderkort, kör på mitt ITX tills vidare.

Well, enough talking.

First up is some pics of the darn thing!

Tur man har hjälp som håller reda på alla mått.

Ska städa av bordet en sväng innan det blir bilder på delarna som är klara.

Trädvy Permalänk
Medlem
Plats
Sundsvall
Registrerad
Feb 2003

Färg på!

Maroon kallas färgen, tyckte den va lite different så jag körde på den.

Front & tak, orkade inte klä på alla paneler för ett foto

Expansionplatserna får lite färg de också

Även hotswapenheten fick lite färg, denna va krom tidigare.

Trädvy Permalänk
Medlem
Plats
Lycksele
Registrerad
Jun 2013

ser bra ut ska följa

AMD FX-8320 @ 5017 MHz
http://valid.canardpc.com/ppty3p
AMD Athlon II X2 250 @ 4013 MHz
http://valid.canardpc.com/jwpmni

Trädvy Permalänk
Medlem
Plats
Stockholm
Registrerad
Mar 2013

Gillar färgvalet skarpt! Ska bli kul att se mer

Skickades från m.sweclockers.com

MSI GTX 970 Gaming | Intel i7 6700K | noctua NH-D15 | ASUS Z170 Pro Gaming | Corsair DDR4 2x8GB LPX | Corsair RM750x | Fractal Design Define R5

Trädvy Permalänk
Medlem
Plats
Sundsvall
Registrerad
Feb 2003

Petade ihop utsidan i väntan på ett ATX moderkort istället, har minskat lite mått på golvet så jag får plats.
Får se om jag köper ett till min Haswell och går över till det, köpte en 4770k och mATX för ett halvår sen men den har stannat på en testbänk, dock inte jättesugen på ominstallation

5,25" enheten va lite knepig, den passade bara åt ena hållet och sitter 3-4mm för djupt. Ska fixa hålen, vill ha låsen uppåt på diskracket. Inte för att jag kommer nyttja hotswap-funktionen direkt, men de va vettigt sätt att få in fler enheter och samtidigt tillföra lite till chassit än bara släta 5,25" luckor. (som är det värsta jag vet)
Tog en färganalys på chassit (liten dosa man lägger på) och har beställt blandningen till min airbrush så jag kan lacka luckorna och ramen på hotswap-enheten samma nyans som chassit. Blixten gör att det diffar mer än IRL men vill ändå ha det samma nyans.

Nu är det dags att dra lite slang för vattenkylningen och klura ut något bra för reservoaren.
Planen just nu är att köra reservoar och radiator i stora kammaren och pumpen i lilla kammaren.
Blir 240mm radiator inledningsvis, byter till en 360 när plånboken mår lite bättre.

Trädvy Permalänk
Medlem
Registrerad
Jun 2013

Vet inte vad det är med färgen men den är sjukt snygg, gillar den skarpt!
Ser ut att vara väl utförd lackering på det också(ingen spray från biltema^^).
Ska bli kul att se resultatet!

Trädvy Permalänk
Medlem
Plats
Sundsvall
Registrerad
Feb 2003

Fick en idé med två 50mm rör.
Hatar att se anslutningarna, så jag tänkte dölja det hela såhär.

Provmontering

Trädvy Permalänk
Medlem
Plats
Sundsvall
Registrerad
Feb 2003
Skrivet av Barra85:

Vet inte vad det är med färgen men den är sjukt snygg, gillar den skarpt!
Ser ut att vara väl utförd lackering på det också(ingen spray från biltema^^).
Ska bli kul att se resultatet!

90% av resultatet är förarbetet, tog ett par timmar att slipa gallren då de är blanklackade orginal
Sen airbrush på det, mest för att ha koll på flödet av färg så det inte täcks igen några hål i gallret.
3-4 vändor med färg, 3 lager matt klarlack.

Många som lackat gallren har gjort de i lite för skrikiga färger, jag ville hålla det lite nedtonat.

Trädvy Permalänk
Medlem
Plats
Sundsvall
Registrerad
Feb 2003

Så får det bli, ska putsas till lite och klarlackas innan de är helt klara

Detta kommer gömma slangarna fint utan att de syns allt för väl på reservoaren.

Insidan
Panelerna klara för finjustering och vinylwrap.
Plattan som sitter bakom moderkortet är bara en dummy, vill inte använda den riktiga och repa den när jag fixade till golvet.
Men ungefär så blir det, helt släta ytor utan att man ser alla former som finns där, kommer bara ta upp hål för just de saker jag behöver på rätt plats.

Trädvy Permalänk
Medlem
Plats
Sundsvall
Registrerad
Feb 2003

Har alldeles för många projekt igång, inte nog med de jag har trådar på så bygger jag fyra till utöver dessa

Så jag mätte i all hast fel grafikkort och byggde golvet galet på denna, fick göra om.

Slitit lös den röda panelen på GPU och ska lacka eller wrappa den, får se vilket som blir bäst.

Testmontering

Lite sleeving testar färgkombo

Trädvy Permalänk
Medlem
Plats
Sundsvall
Registrerad
Feb 2003

I´m getting closer

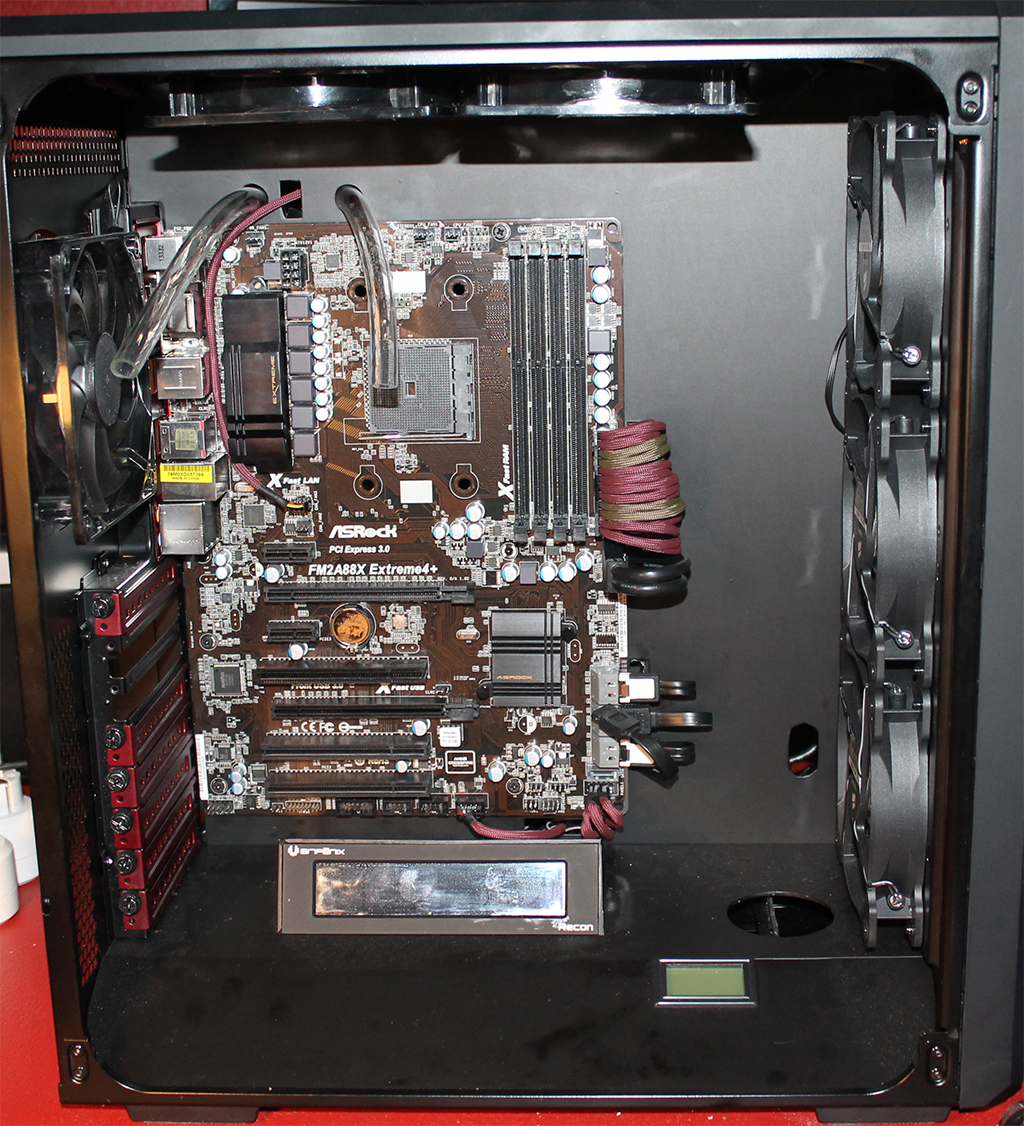

Massa konstiga kabeldragningar och en hel del sleeving, ska försöka bunta ihop dem på något bra sätt.

Trädvy Permalänk
Medlem
Plats
Sundsvall
Registrerad
Feb 2003

Den får vara klar, för nu.
Lite småkrafs krav, bunta ihop kablarna, i med två minnesmoduler till och lite finjustering, men måste ha burken nu så den ska placeras på arbetsbordet right now

Trädvy Permalänk
Medlem
Plats
Stockholm
Registrerad
Feb 2013

Ser riktigt nice ut! Air 540 är ett trevligt chassi att vattenkyla i En fråga bara, kör du utan fläktfilter i fronten? Ser ut så på sista bilden. Men återigen, riktigt trevligt bygge, och kul med bra bilder!

MB: MSI Z77A-G45 Gaming - CPU: Intel Core i5 3570K - GPU: Geforce GTX 780 3GB - RAM: Kingston HyperX Beast 8GB 1600 Mhz - SSD: Corsair Force GS 128GB - HDD: 750GB- PSU: XFX Black Edition 750W 80+ Gold - CHASSI: Corsair Carbide AIR 540 COSTUME LOOP: PUMP: Alphacool VPP655 - TOP: Alphacool D5 HF TOP - CPU BLOCK: Alphacool NexXxos XP3 Light - GPU BLOCK:EK-FC 780 GTX Ti RAD: Alphacool NexXxos XT45 360mm - RES: Phobya Balancer 250

Trädvy Permalänk
Medlem
Plats
Sundsvall
Registrerad
Feb 2003
Skrivet av mackannorling:

Ser riktigt nice ut! Air 540 är ett trevligt chassi att vattenkyla i En fråga bara, kör du utan fläktfilter i fronten? Ser ut så på sista bilden. Men återigen, riktigt trevligt bygge, och kul med bra bilder!

Yes, inge filter på bilderna men ska sätta dit det

Trädvy Permalänk
Medlem
Plats
gdansk
Registrerad
Jan 2011
Skrivet av HCP:

Den får vara klar, för nu.
Lite småkrafs krav, bunta ihop kablarna, i med två minnesmoduler till och lite finjustering, men måste ha burken nu så den ska placeras på arbetsbordet right now

http://www.howi.se/projects/myria/fin1.jpg

http://www.howi.se/projects/myria/fin2.jpg

http://www.howi.se/projects/myria/fin3.jpg

http://www.howi.se/projects/myria/fin4.jpg

inte illa, alltid bra saker ;D gillar temat och sleevet ^^
