Bygga en sub med inbyggd förstärkare?

www.ljudia.se har en bra "bygg själv" guide som är nyttig att läsa, de har även delningsfilter osv.

ett är ju att köpa ett beg. slutsteg
och koppla ett filter mellan slutsteg
och högtalarelement.

till bil finns ju massor med mindre slutsteg
som är lätta att montera på en baslåda,
problemet är bara att de går på 12v
men eftersom det inte ska va så kraftig
kan det ju gå att bara köpa en omvandlare/nätadapter

Skaffar man ett svagare steg så kan man nog köra på ett nätagg om man har tur

Man borde väll kunna driva ett steg på ett agg ändå? Om man inte kör fullt hela tiden (vilket man vill )Men enklast är förstås att ha ett 230v steg

jag körde med ett Rochford fosgate 201s steg, till en rochford fosgate 10",
drev detta inomhus med ett nätagg med 34 amp, på 12 volt.
funkade rätt bra, men om man drog på för mycket så bröt steget,
skulle inte rekomendera att köra med ett nätagg, då - inte är så stabilt, nätagget kan bränna slutsteget om du har otur.

Men med ett ricktigt agg (inte sånt man har i datorn) på ca 20A borde det gå ganska så bra med?! Och då menar jag ett som verkligen kan ge 20A stabilt (ett steg kräver ca 5-20A beroende på styrka för att orka med)

Gahlook du menar väll Rockford eller?

jo miss av mej

men att köra med nätagg funkar inte i längden (även "riktigt näragg")
att ha en bra jord är ett måste för att driva slutsteg,
har själv knäckt två steg på grund av att jag kopplade minus direkt till batteri på bilen.
så en bra jord är ett måste

Minnus kabeln från batteriet går ju bara till jord så isf måste det varit dålig kontakt eller nått...
Jag råckar ha ett sånt "fint" steg att om jorden är dålig "startar" inte steget...

men vilket skulle var det bästa sättet att köra ett steg på inom hus då (utom 230v steg)

Här har du en enkel förstärkare med volympot och allt. Har själv byggt en, och den är verkligen enkel om man kan hantera lödkolv någorlunda vant iaf. Uteffekt på runt 40-50 tror jag det var, men det beror ju på spänningen på nätdelen.
Och riktigt liten blir den också, byggde min på experimentkort och det blev ca 2x4cm stort för en kanal och kylflänsen är stor som en större cpufläns. Det som tar plats är nätdelen, min tar upp ca 15x25x10cm.
Pris? Tja, jag kostade på ca 2000kr och har då tre kanaler (varav bara två är aktiverade för tillfället) + alu-chassie.

Primärsäkringarna på den där ritningen är alldeles för högt dimensionerade, om du kör den på 110V skulle den kunna ge 20A på sekundären men före det hade alla kablar brunnit och sekundären på transormatorn hade brunnit. Dessutom drar inte LM3875 mer än 2-3A vid maxbelastning.

Jag byggde en subbasförstärkare baserat på TDA2040 chippet. Lämnar ifrån sig 20 trevliga watt med en hyffsad förförstärkare bestående av en negativt återkopplad OP. mycket simpelt. och billigt. Alla komponenter kostade max 150Kr, det som kostade lite mer var transformatorn som kostade runt 350kr. Tog en på 80VA (12V) för att vara på den säkra sidan, då klarar den ge ca 2,5A mer än vad chippet max kan leverera.

http://www.electro-dan.co.uk/electronics/TDA2040.html

Det krävs dock endel elektroniskt kunnande, samt grundkunskaper inom analogelektronik så du inte gör helt fel, alternativt att du känner nån som är duktig som kan hjälpa dig. Det är inte ofarligt att syssla med strömförsörjning

man skulle kunna göra som jag funderar på att göra själv *stolt* köpa en billig datahöftalare för 200 kr med 2*150 W effekt inte direkt kvalle men endå 150 ;D

Men snälla seda. Tror du vekligen att högtalarna man köper på Ica som är märkta med X-antal tusen W låter bra bara för det står ett högt W-antal skrivit på lådan?

12A ut från 12V trafo räcker så det blir över. Skillnaden mellan VA och A är ganska stor. A står för Ampére och strömmens enhet och betecknas (I), VA är skenbar effekt och betecknas (S). Detta kan jämföras med vanlig effekt (P) fast skillnaden är att den skenbara effekten påverkar när du ansluter en kapacitiv eller induktiv belastning då en fasförsjutning uppstår men det behöver vi inte gå in på. Eftersom du inte skall koppla in feta växelströmsmotorer kan vi nöja oss med den vanliga effektformeln P=U*I (P/U=I) dvs en trafo på 40VA som ger 12V kan i bästa fall ge 3,3A. Detta är lite i underkant enligt mig eftersom chippet drar 4A vid MAXlast och man bör nog ha minst 1-2A "över" annars kör man trafon väldigt hårt och den blir varm.

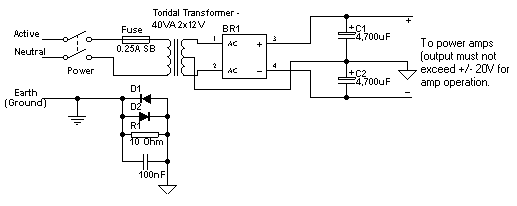

Till transformatorn behövs en likriktar brygga som gör om växelspänningen från transformatorn till likspänning samt en glättningskondensator som stabiliserar spänningen. Dessa två komponenter måste finnas i en nätdel som ser ut så här. Kondensatorerna är som som det står 4700uf på vilket betyder 4700 mikrofarad.

Notera att spänningen kommer vara 17V efter glättningen eftersom kondensatorerna laddar upp sig till toppvärdet på växelspänningen.

Kondensatorn C1 jämte [IN] på ritningen är ingångskondensator som bara släpper igenom växelspänning och eftersom ska bygga en basförstärkare skulle jag rekommendera att välja ett högre värde på denna eftersom låga frekvenser bromsas upp om du har för låg kapacitans. Jag använde en på 10uF elektrolyt eftersom opolära kondensatorer blir dyra när dom är så stora. Se till att vända den på rätt håll bara. - mot kretsen

Kopplingen ser väldigt enkel ut och det är den också, dock blir det mer i verkligheten än man tror. Jag skulle inte råda dig till att använda mönsterkortslayouten (vilket ord?) som dom visar. Eftersom du inte är så inne i elektronik kommer du nog knappast att etsa ett kretskort, så att bygga på lödtorn eller på spik skulle kunna fungera om man är lite fiffig

Finns givetvis mycket mer att säga. Om du överväger att bygga detta och du tror att du klarar av det så finns jag här om du vill ha lite råd
Överhuvudtaget när det gäller att utföra praktiskt arbete som detta är det en fördel att vara händig. En händig person förstår ett mekaniskt samband och kan lösa det på ett bra sätt också och det hjälper väldigt mycket

Ok det låter bra det.

Om du ska etsa kretskort ska jag skicka den layouten jag ritade till min eftersom jag ser endel brister på den i databladet.. bla. så lade jag själva chippet utanför kretskortet så man kan fästa den på en kylplåt med kablar istället. Gjorde även så att det passade mina komponenter bättre. Glöm inte att sätta en såndär plastbit som skiljer metallen på chippet från metallen på kylplåten. Var även försiktig när du löder fast kablarna på chippet så inga ben kortsluts. Se till att ha förtennt både chippet och kablarna ordentligt innan du löder fast dom. Jag brännde ett chip tack vare att jag använde ett externt flussmedel som tydligen ledde ström som laggt sig mellan två ben jag inte såg och när jag satte på den började det spaka och ryka

Förtenn även dom banorna på kretskortet som det kommer gå mycket ström genom så belastar du inte den tunna kopparen så mycket. Tex matningsspänningarna och utgången.

Slänger upp en bild på själva förstärkarn. Jag kör signalen från ett litet aktivt delningsfilter som förstärker upp basen rätt bra

http://upl.silentwhisper.net/uplfolders/upload1/P9190009.JPG

Har du cad?

var inte riktigt så seriös men ja vissa tar ju åt sig...
