Hjälp och tips till bygge av vattenblock

1
Skriv svar
Permalänk
Medlem
●

Hjälp och tips till bygge av vattenblock

Hej!

Tänkte göra mig ett eget vattenblock för mina 2st xeon 3.0Ghz CPUer.
Tanken är att göra det av ett block av antingen koppar eller aluminium, detta skall då täcka båda CPUerna.
Blocket kommer rymma en del vatten, runt 2-3dl gissar jag. Ibotten kommer jag fräsa ut flänsar för att få upp arean på det invändigt.

Det jag undrar är vilket material lämpar sig bäst koppar,aluminium eller kanske nått annat ?
Vad tror ni ang mägden med vatten ? min tanke var ju mer desto bättre, stämmer det ?

Edit: Får bli koppar, då jag jag har kopparrör i systemet.

//Christian

Senast redigerat
Redigera
Citera flera Citera
Permalänk
Entusiast ★
●

Mängden vatten spelar inte så stor roll. Det är flödet som är intressant.
Har du några ritningar på bygget så vore det väldigt roligt att se.

Visa signatur

Q9450, HD4850, 8 GB DDR2 800 MHz, 3x750 GB, Antec 300, Dell 2408WFP, U2410, Qnap TS-419p+ 4x2 TB Samsung F4, Asus UL30A-QX056V, Logitech Z-680, Sennheiser HD380pro, M-Audio FastTrack Pro, Ibanez sa160qm, Ibanez TB 15R, Zoom 505II, Ibanez GSR 200, Ibanez SW 35, Cort AC-15, Squier SD-3 BBL, Yamaha PSR 270, Røde NT1-A, Nikon D200, Nikkor 18-70/3,5-4,5, 70-300VR, 50/1,8, 28/2,8, Tamron 17-50/2,8, 90/2,8, Sigma 30/1,4, SB-800, SB-25, SB-24

Redigera
Citera flera Citera
Permalänk
Medlem
●

frågan är om det är bra att ha flänsar inne i blocket. det kommer hämna flödet rätt bra.

Visa signatur

I am Extrazz.

Redigera
Citera flera Citera
Permalänk
Entusiast ★
●
Citat:

Ursprungligen inskrivet av -=FULLMOON=-
frågan är om det är bra att ha flänsar inne i blocket. det kommer hämna flödet rätt bra.

Flänsar kommer leda till två saker.
1, Större värmeöverförande area vilket i slutändan är det som begränsar kylförmågan hos ett vattenkylningssystem.
2, Han får ett turbulent flöde vilket gynnar värmeöverföringen.
Sen är det klart att man inte ska göra det allför extremt för som du säger är det lätt att blockera flödet och vad jag har förstått så är pumparna inga monster direkt. Det var lite därför jag var nyfiken på en ritning.

Visa signatur

Q9450, HD4850, 8 GB DDR2 800 MHz, 3x750 GB, Antec 300, Dell 2408WFP, U2410, Qnap TS-419p+ 4x2 TB Samsung F4, Asus UL30A-QX056V, Logitech Z-680, Sennheiser HD380pro, M-Audio FastTrack Pro, Ibanez sa160qm, Ibanez TB 15R, Zoom 505II, Ibanez GSR 200, Ibanez SW 35, Cort AC-15, Squier SD-3 BBL, Yamaha PSR 270, Røde NT1-A, Nikon D200, Nikkor 18-70/3,5-4,5, 70-300VR, 50/1,8, 28/2,8, Tamron 17-50/2,8, 90/2,8, Sigma 30/1,4, SB-800, SB-25, SB-24

Redigera
Citera flera Citera
Permalänk
Medlem
●

Mjo du Zotamedu. det är som du säger. isf tror jag det blir bättre med bara massa små skåror fint utskärda istället för hela kanalen fulld utav det. (tänk er typ minsta kylflänsen ni sett på något chip)
En lösning kan ju vara att ha 2 pumpar en före och en efter blocket. sen ska du kyla NB och Gpu'erna dessutom?

Visa signatur

I am Extrazz.

Redigera
Citera flera Citera
Permalänk
Entusiast ★
●
Citat:

Ursprungligen inskrivet av -=FULLMOON=-
Mjo du Zotamedu. det är som du säger. isf tror jag det blir bättre med bara massa små skåror fint utskärda istället för hela kanalen fulld utav det. (tänk er typ minsta kylflänsen ni sett på något chip)
En lösning kan ju vara att ha 2 pumpar en före och en efter blocket. sen ska du kyla NB och Gpu'erna dessutom?

Med tanke på att han ska kyla två Xeon med ett block så gissar jag att det är en server det handlar om. Nu är jag inte helt insatt men de brukar väl inte ha massa flashiga grafikkort?
Hur som helst, när jag kollade runt på kylblock när jag letade tryckfall över ett för att räkna på ett kylsystem så hittade jag en hel hög med block som innehöll piggar och kanaler. Vissa var bara en stor kammare och kanske på sin höjd en baffel. Det är en designvariabel men ett gäng piggar där processorerna sitter gör i alla fall mer nytta än skada. Sen behöver man ju inte ha det i transportsträckan mellan själva processorerna.

Visa signatur

Q9450, HD4850, 8 GB DDR2 800 MHz, 3x750 GB, Antec 300, Dell 2408WFP, U2410, Qnap TS-419p+ 4x2 TB Samsung F4, Asus UL30A-QX056V, Logitech Z-680, Sennheiser HD380pro, M-Audio FastTrack Pro, Ibanez sa160qm, Ibanez TB 15R, Zoom 505II, Ibanez GSR 200, Ibanez SW 35, Cort AC-15, Squier SD-3 BBL, Yamaha PSR 270, Røde NT1-A, Nikon D200, Nikkor 18-70/3,5-4,5, 70-300VR, 50/1,8, 28/2,8, Tamron 17-50/2,8, 90/2,8, Sigma 30/1,4, SB-800, SB-25, SB-24

Redigera
Citera flera Citera
Permalänk
Medlem
●
Citat:

Ursprungligen inskrivet av Zotamedu
Mängden vatten spelar inte så stor roll. Det är flödet som är intressant.
Har du några ritningar på bygget så vore det väldigt roligt att se.

Flödet spelar inte heller någon roll. Det enda som spelar roll är hur mycket värme ditt block kan överföra till vattnet med hjälp av flänsarnas utformning och hur bra radiatorn kan överföra energin i vattnet till omkringliggande luft. Således skall man ha ett bra block med stor area tack vare flänsar, en stor radiator och bra förflyttning på luften runt radiatorn. Resten spelar ingen roll.

Visa signatur

No pain, No gain
CyberVillain: "det finns snygga sossebrudar... men jag tycker de är skitfula endå.. principsak"
"Demokrati: Tron att en hög summa kan uppnås genom addering av en massa nollor."

Redigera
Citera flera Citera
Permalänk
Entusiast ★
●
Citat:

Ursprungligen inskrivet av MegaN00bie
Flödet spelar inte heller någon roll. Det enda som spelar roll är hur mycket värme ditt block kan överföra till vattnet med hjälp av flänsarnas utformning och hur bra radiatorn kan överföra energin i vattnet till omkringliggande luft.

Att kyla vattnet är lätt. Det är bara att ha många radiatorer. Dålig värmeöverföring går i viss utsträckning att kompensera med högre flöde.
Sen får du gärna läsa mitt andra inlägg i tråden.

Visa signatur

Q9450, HD4850, 8 GB DDR2 800 MHz, 3x750 GB, Antec 300, Dell 2408WFP, U2410, Qnap TS-419p+ 4x2 TB Samsung F4, Asus UL30A-QX056V, Logitech Z-680, Sennheiser HD380pro, M-Audio FastTrack Pro, Ibanez sa160qm, Ibanez TB 15R, Zoom 505II, Ibanez GSR 200, Ibanez SW 35, Cort AC-15, Squier SD-3 BBL, Yamaha PSR 270, Røde NT1-A, Nikon D200, Nikkor 18-70/3,5-4,5, 70-300VR, 50/1,8, 28/2,8, Tamron 17-50/2,8, 90/2,8, Sigma 30/1,4, SB-800, SB-25, SB-24

Redigera
Citera flera Citera
Permalänk
Medlem
●

Tackar för alla svaren!

Gjorde en enkel skiss i paint.
I den underdelen kommer det frässas ur spår så det blir flänsar ca 15mm djupa, överdelen kommer fräsas ur så det blir likt en balja ca 15mm djupt.

Vattenblock

Förnärvarande finns inga planer på att vattenkyla NB eller GPU.

Har 3 st radiatorer i serie, 1 St black

ice extream (hänger utanför fönstret) sammt 2st i ett waterchill external.

//Christian

Redigera
Citera flera Citera
Permalänk
Entusiast ★
●
Citat:

Ursprungligen inskrivet av 850slayer666
Tackar för alla svaren!

Gjorde en enkel skiss i paint.
I den underdelen kommer det frässas ur spår så det blir flänsar ca 15mm djupa, överdelen kommer fräsas ur så det blir likt en balja ca 15mm djupt.

Vattenblock

Förnärvarande finns inga planer på att vattenkyla NB eller GPU.

Har 3 st radiatorer i serie, 1 St blackice extream (hänger utanför fönstret) sammt 2st i ett waterchill external.

//Christian

Det där är som gjort för laminära flöden vilket du inte vill ha.

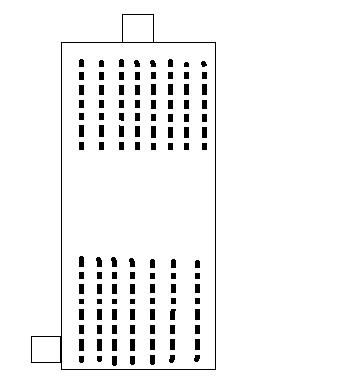

Jag skulle designat den ungefär så här istället om det var jag som byggde.

http://i16.photobucket.com/albums/b23/Zotamedu/kylblock.jpg

Visa signatur

Q9450, HD4850, 8 GB DDR2 800 MHz, 3x750 GB, Antec 300, Dell 2408WFP, U2410, Qnap TS-419p+ 4x2 TB Samsung F4, Asus UL30A-QX056V, Logitech Z-680, Sennheiser HD380pro, M-Audio FastTrack Pro, Ibanez sa160qm, Ibanez TB 15R, Zoom 505II, Ibanez GSR 200, Ibanez SW 35, Cort AC-15, Squier SD-3 BBL, Yamaha PSR 270, Røde NT1-A, Nikon D200, Nikkor 18-70/3,5-4,5, 70-300VR, 50/1,8, 28/2,8, Tamron 17-50/2,8, 90/2,8, Sigma 30/1,4, SB-800, SB-25, SB-24

Redigera
Citera flera Citera
Permalänk
Medlem
●
Citat:

Ursprungligen inskrivet av Zotamedu
Det där är som gjort för laminära flöden vilket du inte vill ha.
Jag skulle designat den ungefär så här istället om det var jag som byggde.

http://i16.photobucket.com/albums/b23/Zotamedu/kylblock.jpg

OK, ja då får det bli så då. Tackar för tipset.
