Information om vattenkylning.

Hej. Jag tänkte gå igenom lite grundligt hur ett vattenkylnings paket fungerar dvs vilka delar som behövs, hur man sätter ihop sakerna samt lite tips och trix.

Inledning:

1. Bra att veta om vattenkylning.
2. För och nackdelar.
3. Var man köper delarna.
4. Vilka delar du kan kyla med vatten.
5. Vilka delar som du måste ha för ett fungerande system.
6. Olika sorters nipplar och slangar.
7. Hur vet jag vilken storlek jag behöver på radiatorn?
8. Olika toppar till pumpar.
9. Hur du kommer igång att bygga.
10. Påfyllning av vätska och testkörning.
11. Läckage testning.
12. Video guide på svenska.

1. Det du behöver veta innan du beställer ditt vattenkylnings paket är vad du vill kyla och var man får tag i delarna. Priser varierar stort mellan olika hemsidor du kan beställa ifrån dessutom blir frakten dyr beroende på hur tungt paket du beställt.

2. För och nackdelar med vattenkylning:

+ sidan:
Tyst beroende på vilka komponenter du väljer.
Bra kylning.

- sidan:
Man bör byta vatten var 6:e - 12:e månad beroende på vilka tillsatser du kör på.
Blir dyrt beroende på hur mycket du vill kyla.

3. Dessa hemsidor kan jag rekommendera att du beställer ifrån:
(OBS! Externa länkar!)

Chilled PC > Storbritanien

Aquatuning > Tyskland

Indomo > Sverige

Sidewindercomputers > USA

Nu är det så att det blir billigare att beställa delarna ifrån utlandet. Så jag rekommenderar alla länkar förutom den svenska.

Nu när du vet var du kan få tag på delarna så vore det ju bra och veta vilka delar man behöver.

4. Du kan kyla dessa delar med vatten:

Processor
Minnen
Grafikkort
Hårddiskar
Nord och syd brygga

Det finns vissa nätaggregat som är vattenkylda till och med. Men i och med att dagens nätaggregat är så pass tysta ändå så behövs inte detta om du inte kräver 0-10db ifrån datorn.

5. Du behöver dessa delar:

Någon sorts tillsats > Vissa använder glykol blandat med destillerat vatten i detta samanhanget men jag använder kemikalier blandat med destillerat vatten. Ett alternativ till destillerat vatten är färdigblandade tillsatser som finns på hemsidorna där du beställer ifrån.

Destillerat vatten och glykol finnes oftast på bensinmacker.
Kemikalier finns på hemsidan du beställer ifrån.

Pump > För att driva runt vattnet i systemet. Det finns dessutom olika sorters "toppar" som förbättrar flödet genom pumpen.

Tank > Inte ett måste men underlättar vattenbyten och påfyllning.

Slangar > Dessa beställs i 1-meters längder.

Radiator > Denna är själva kylaren som man sätter fläktar på eller kör passivt beroende på krav ifrån användaren.

Nipplar > Dessa som man fäster slangen på.

Vattenblock > Beroende på vilka komponenter du vill kyla.

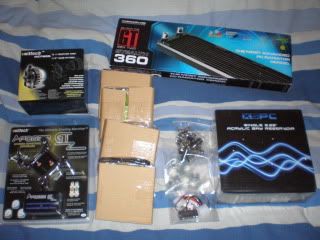

Så här såg mitt paket ut när det anlände.

6. Nu är det så att det finns olika storlekar på både nipplar och slangar. Så man måste se till att det är samma mått mellan nipplarna och slangarna.

Exempel:

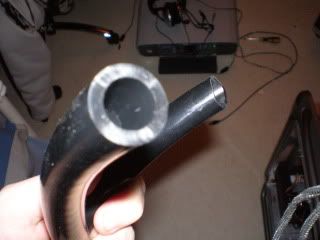

Så här ser en slang utav tjockleken 1/2", 13mm inre diameter och 19mm yttre diameter.

Och så här ser olika sorters nipplar ut.

Denna sortens nippel behöver man inte ha någon slangklämma för.
Bild tagen ifrån: http://media.photobucket.com/image/fittings%20pc%20watercooli...

Denna sortens nippel behöver du slangklämmor till.
Bild tagen ifrån: http://media.photobucket.com/image/fittings%20pc%20watercooli...

7. Hur vet jag vilken storlek jag behöver på radiatorn?

Beroende på vilka delar du ska ha i samma "loop" så bör du anpassa radiatorn därefter. Tex om du vill kyla en processor så räcker det med en single "120.1" radiator. Men om du tänkt klocka processorn så rekommenderas en dual "120.2" radiator.

Benämningen "120.1" står för: 120 = storleken på fläkten dvs 120mm/12cm och .1 står för hur många fläktar som får plats på radiatorn.

Jag har valt en 120.3 radiator till min loop.

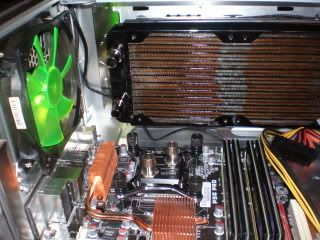

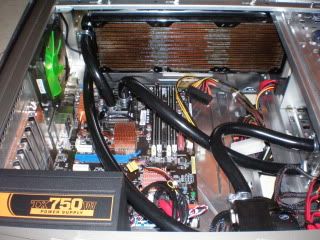

För att visa hur stor en 120.3 radiator är inne i ett chassi så lägger jag upp den här bilden:

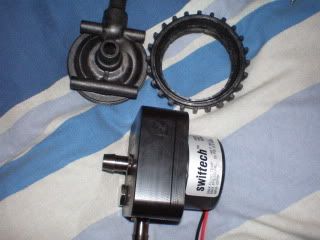

8. Angående olika toppar så har ni här ett exempel:

9. Hur du kommer igång och börja bygga.

Jo, när du nu fått hem ditt paket så är det ju bara att börja bygga.

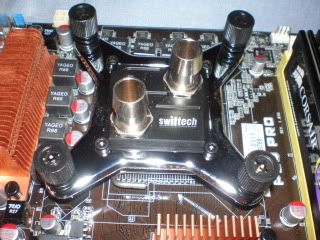

Blocken bör installeras precis som en vanlig kylare dvs med kylpasta. Oftast endast en liten klick som ett riskorn.

Du bör placera pumpen, tanken och radiatorn så smidigt som möjligt.

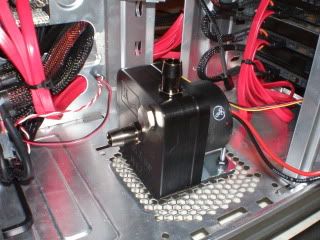

Här är hur jag placerade min pump:

Eftersom min tank var tillverkad för att passa i en 5.25" plats så placerade jag den därefter.

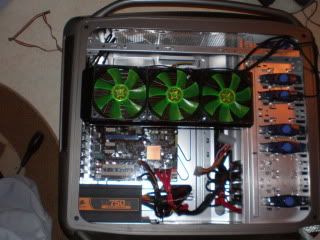

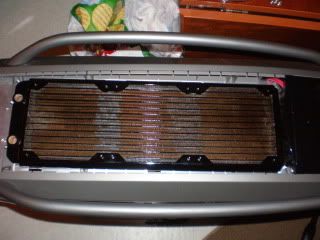

Jag valde att placera min radiator i taket då mitt Cooler Master Cosmos S hade 3 st platser för 120mm fläktar där.

Det du ska göra nu när du bestämt var du vill ha de olika delarna så är det dags att skruva fast nipplarna på vattenblocket/n, radiatorn, tanken och pumpen. Detta görs enkelt med en skiftnyckel.

När du har fått dit nipplarna på alla delar så är det dags att montera delarna i chassit alternativt att du testkör delarna utanför datorn.

När du är klar med monteringen så är det dags att dra slangarna mellan komponenterna. Se till och planera hur slangarna ska dras väl så att det inte blir några misstag. Mät två gånger klipp en.

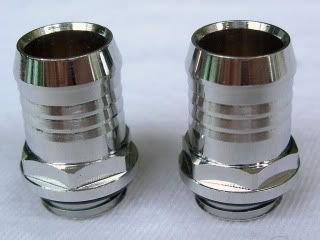

Om du nu valde att ta nipplar som du behöver slangklämmor till som dessa:

Så måste du se till att skruva åt slangklämmorna ordentligt så att det inte läcker.

10. När du tror att du dragit till slangklämmorna ordentligt är det dags och fylla på med Destillerat vatten/ färdigblandad kylvätska. Men innan du gör det så måste du se till att ström sladdarna till dina komponenter förutom pumpen är urdragna. Sedan är det dags att "tjuvkoppla" nätaggregatet. Se till så att på/av knappen på baksidan av nätaggregatet är på av (O). Sedan sätter du ett gem i metall mellan valfri grön och svart kontakt på atx kontakten (20/24pin) som egentligen ska sitta i moderkortet. Anledningen till att man gör detta är för att om det skulle läcka så bränner man inga komponenter.

Glöm inte att koppla in pumpen så den får ström!

Nu kan du börja hälla i vätskan som du valt i tanken. Och när det börjar bli fullt så sätter du på nätaggregatet (I) så att pumpen kör igång. Fortsätt hälla i vatten tills tanken blir full medans pumpen körs.

11. Nu till det som tar längst tid. Nu ska ditt system läckagetestas. Detta görs enkelt genom att du låter systemet stå och gå i ca en timma till och börja med. Efter en timma har gått så tar du och tippar chassit åt olika håll samt trycka lite försiktigt på slangen så att eventuella luftbubblor försvinner helt.
Jag rekommenderar att du läckage testar ditt system i 24 timmar för att vara helt säker på att det är helt tätt. Då och då är bra om du klämmer lite på slangen och tippar chassit.

Efter 24 timmar och du ser att inget vatten läckt. Grattis! Du har nu ett fullt fungerande vattenkylnings system.

Nu är det bara och sätta dit de delarna som inte är installerade i chassit ännu. Så som hårddiskar, ev grafikkort osv.

12. Video guide om hur man bygger vattenkylningen. På svenska!
Komma igång.
Montering och testkörning.
Slutfas.

Jag hoppas att min lilla guide här hjälpte dig att förstå lite bättre om hur man monterar och får ditt vattenkylningspaket att fungera.

Om det finns frågor eller om något fattas i min lilla guide så tveka inte att berätta det för mig då!

Slutgiltig version!
