Tjerneld - Radio från 40/50-tal [bilder]

Hej alla Swecare!

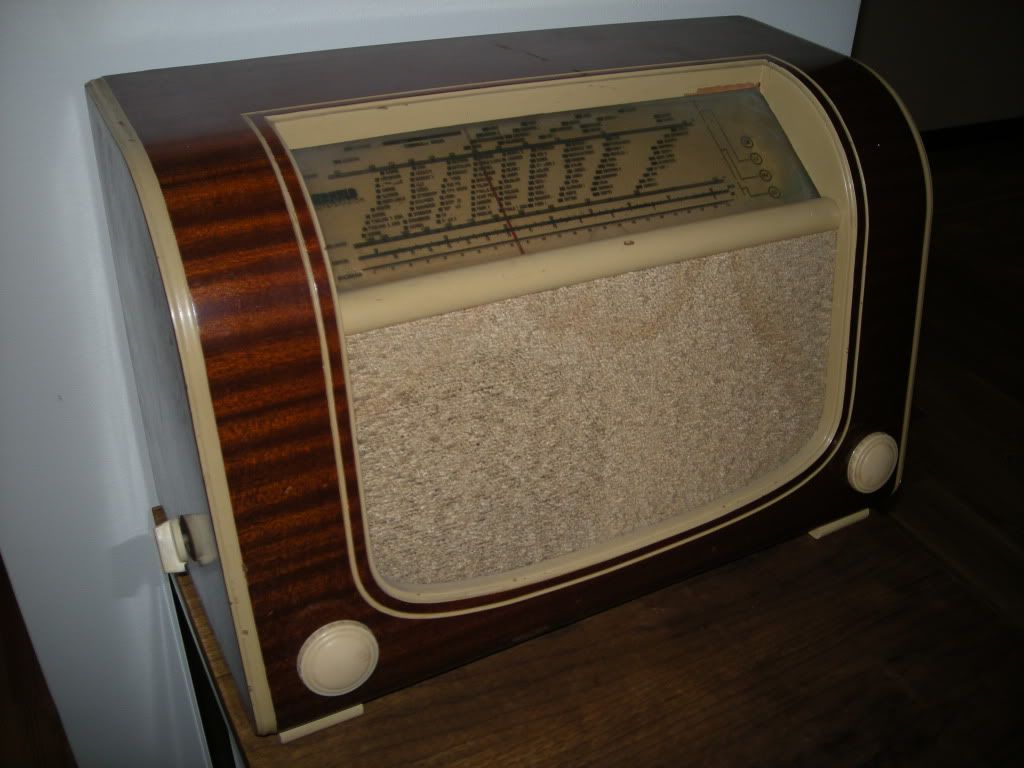

Efter en tur till en auktion kom jag hem med en Tjerneld 187 A, helt ovetandes vad detta var och huruvida den var i fungerande skick.

Satte stickproppen i väggen och lampan inuti tändes samt något som låter som en rysk kanal som sänder en lektion i kinesiska (kort fras på kinesiska följt av en kort fras på ryska)! Frekvensratten fungerar och jag lyckas få in några olika kanaler, alla på ryska/baltiskt klingande språk, volymratten är däremot död. Det finns en fungerande ratt för att välja Långvåg/Mellanvåg/Kortvåg/GR(?), jag får endast ljud på en, minns ej vilken.

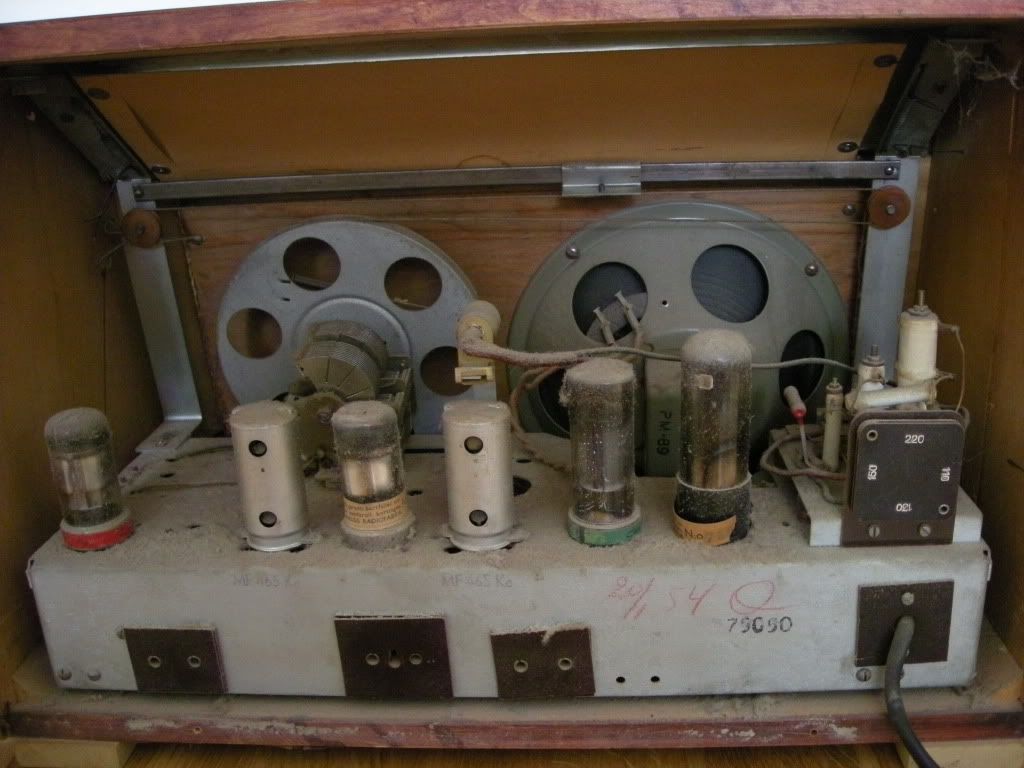

Jag blir såklart nyfiken och vill kika inuti, lite för att se om jag kan få den att fungera bättre, men framförallt för att det är kul att titta på teknik. Efter att ha plockat av baksidan ser den ut såhär:

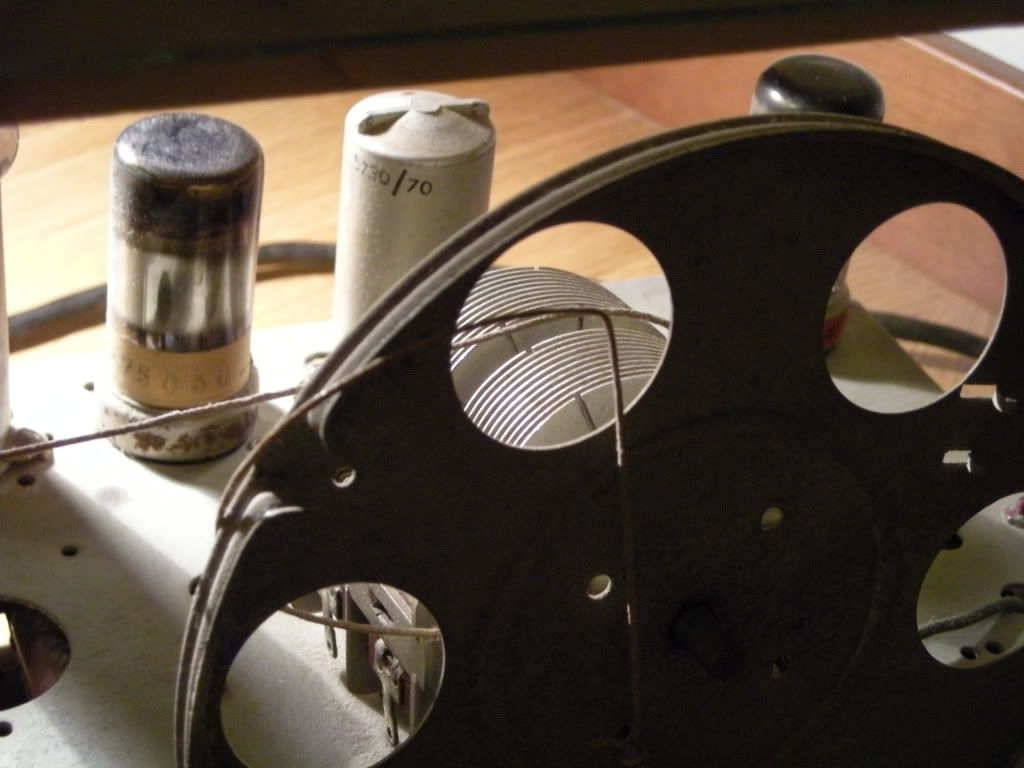

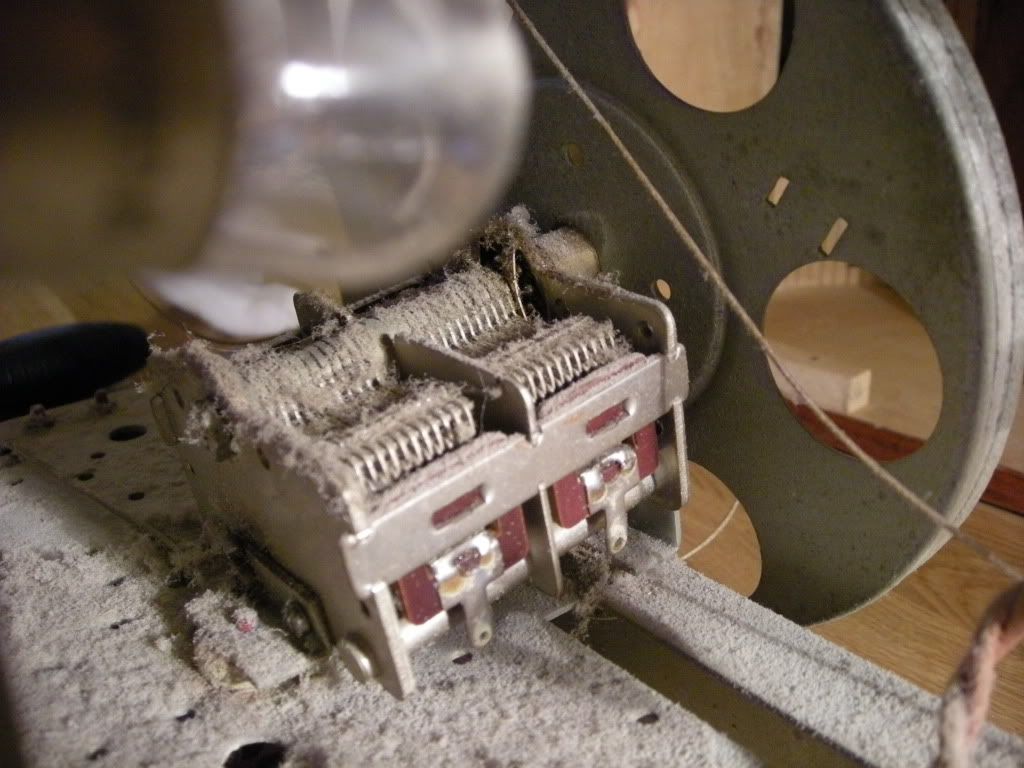

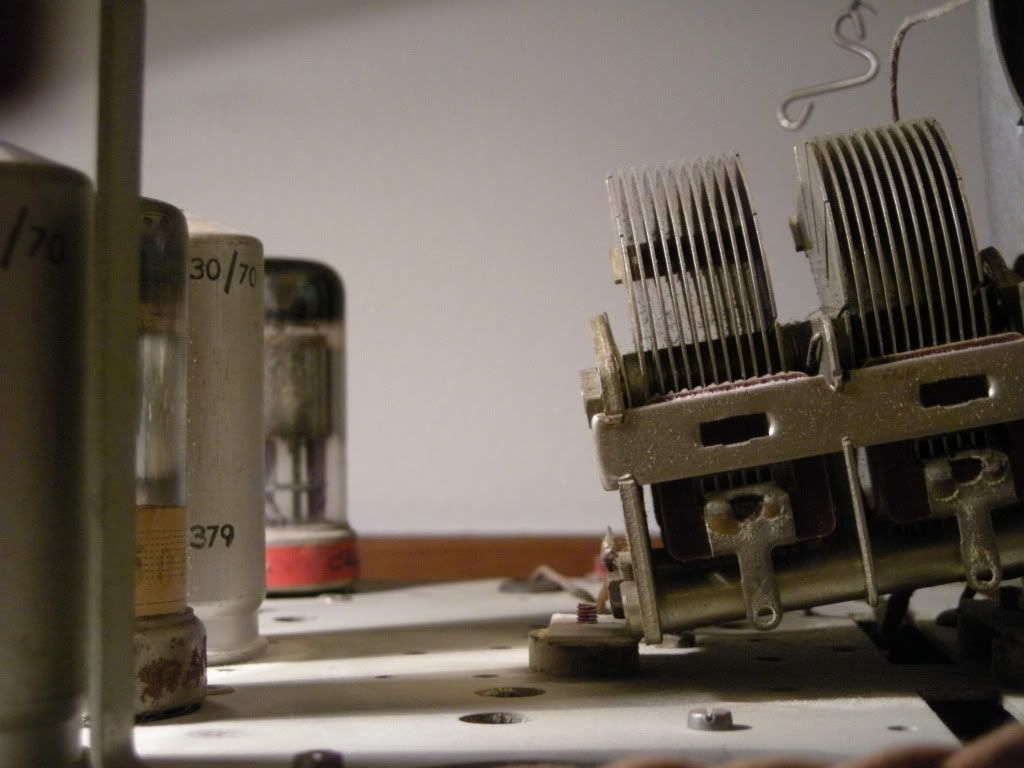

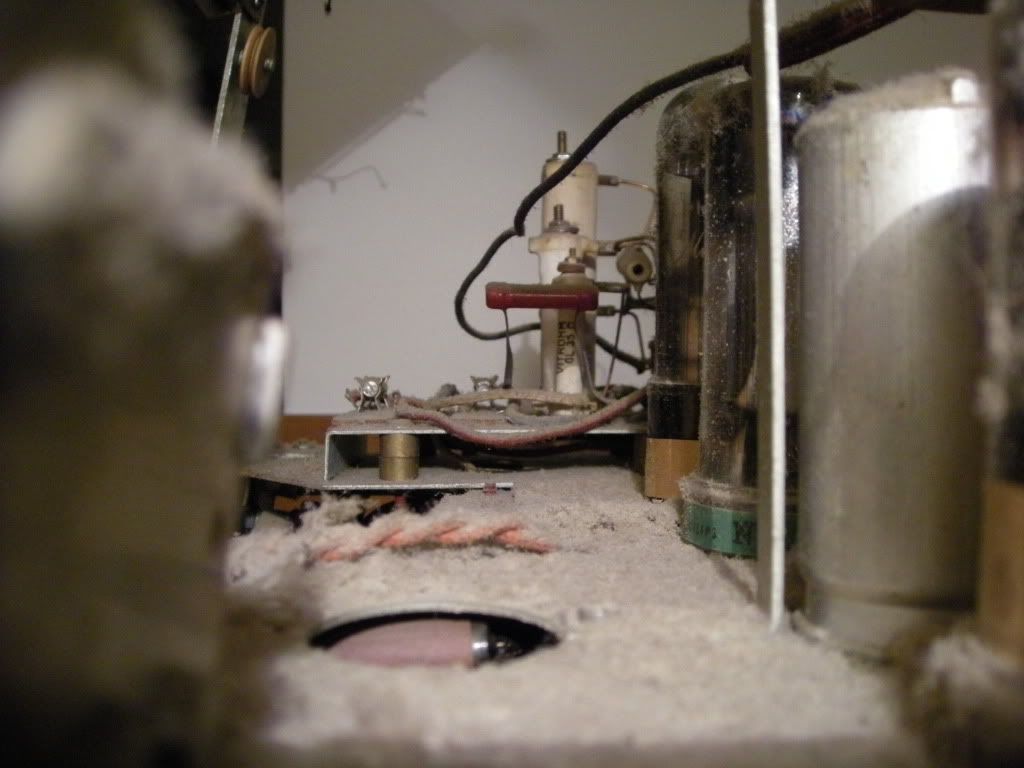

Brutalt dammig! Tog lite närbilder på härligheten:

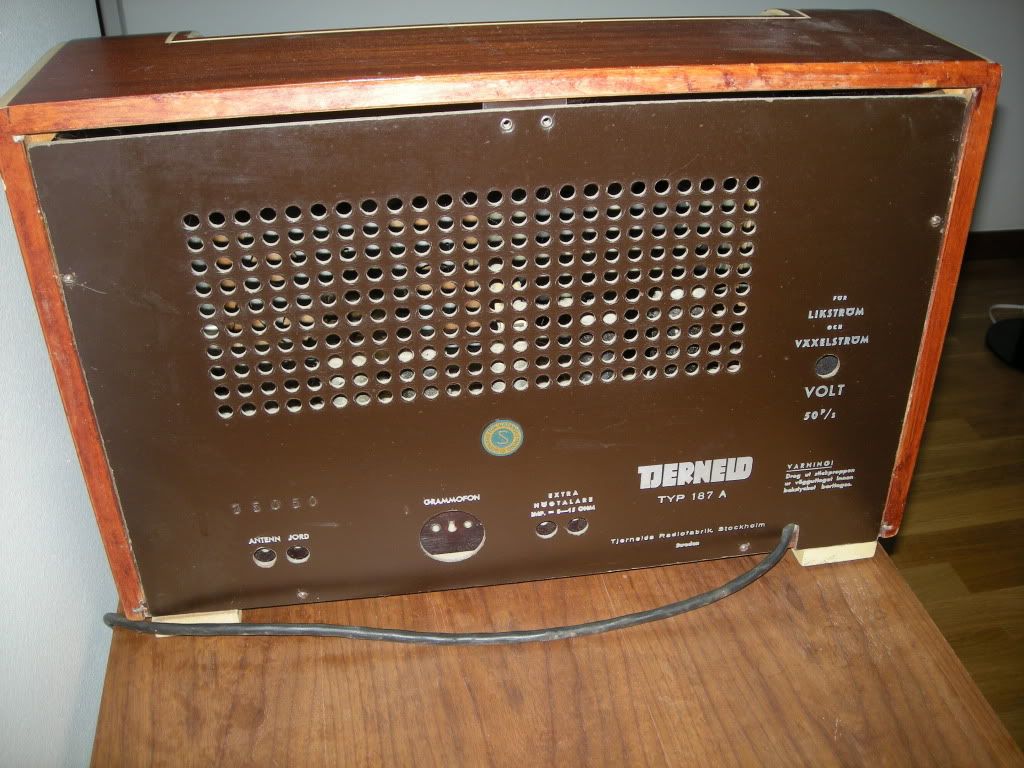

Baksidan:

Efter lite avdammning (av två anledningar: för att se vad jag gör och för att inte riskera eldsvåda):

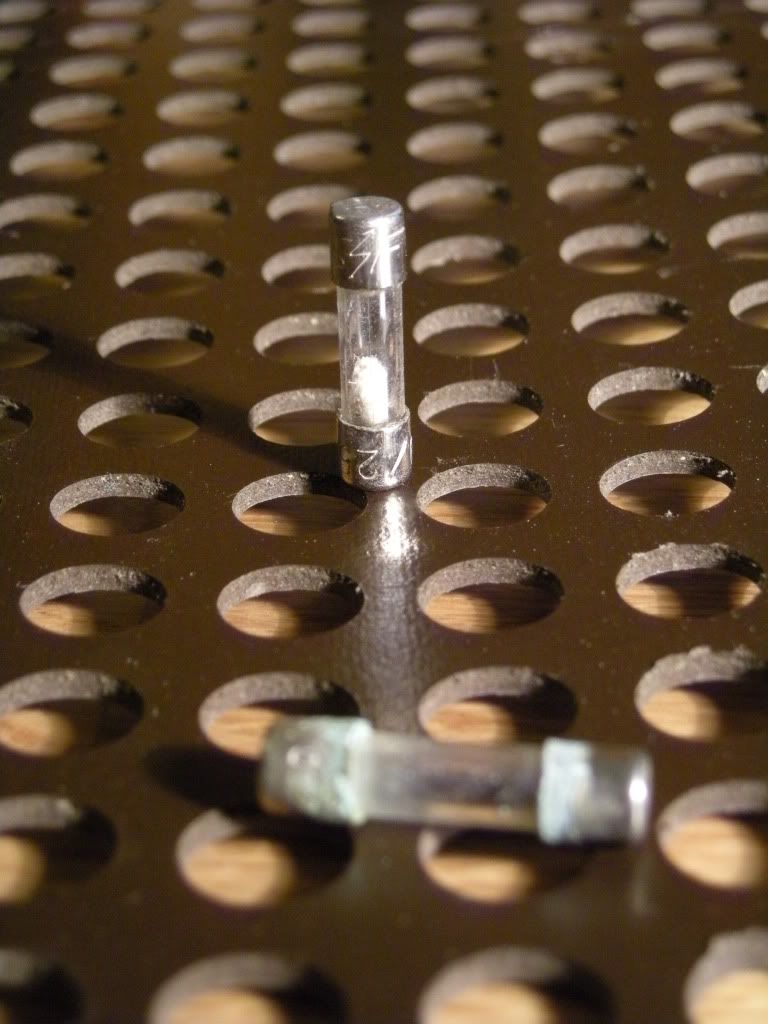

Efter dammandet upptäcker jag två säkringar vilka båda är tydligt döda:

Nu till mina frågor:

• Var får man tag på nya sådana små gynnare (säkringarna)?

• Finns det någon information någonstans om vad detta är och när den kan vara tillverkad?

• Hur ska jag gå till väga för att rengöra fronttyget som är fuktskadat?

MVH Anton

Var helt övertygad om att de skulle vara döda, men tittade närmare nu under bättre belysning och det ser faktiskt ut att finnas något kvar, vilket stöds av att det faktiskt kom ljud.

Tack för hjälpen med säkringarna ändå, det står F250 på dem, vilket verkar vara en variant de har på Kjell om jag ändå skulle få för mig att köpa sådana. Verkar även finnas på Clas Ohlson, då dock i 10-pack.

MVH Anton

Nu har jag äntligen tagit tag i det här igen!

Har skaffat säkringar på ClasOhlson och har nu tre saker att ta tag i:

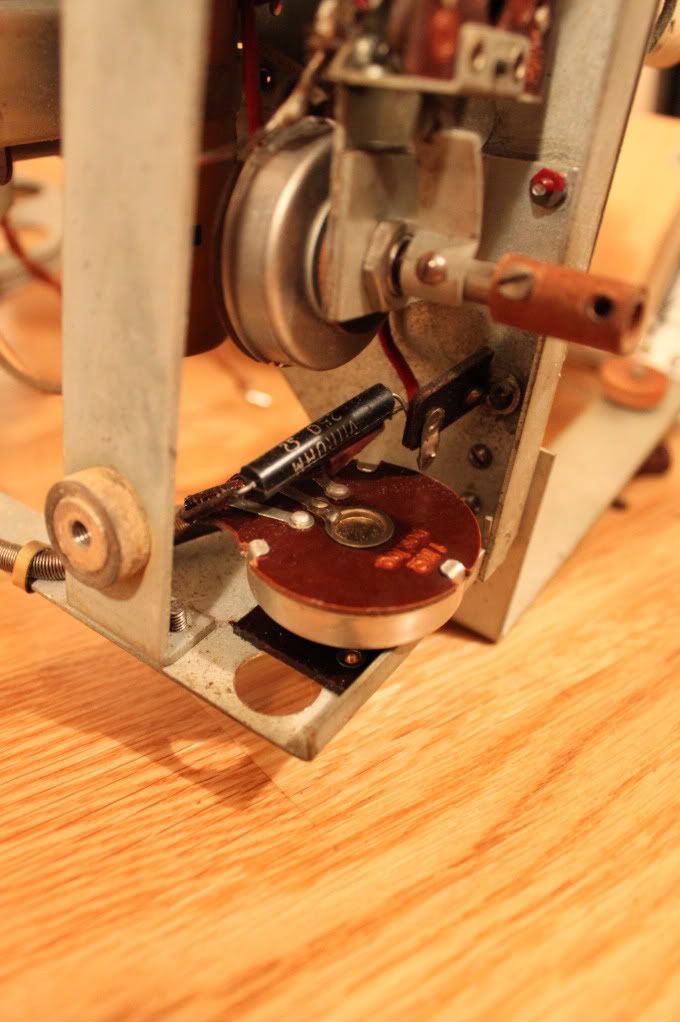

1. Volymkontrollen är stendöd. Hur mycket jag än våldar så lyckas jag inte få den att röra sig. Det ser ut att vara en enkel vridpot och den är märkt med "1MΩ log. pos." se bild

Kan jag helt enkelt köpa en sånhär? Eller kanske en https://www.elfa.se/elfa3~se_sv/elfa/init.do?item=64-215-72&t...?

Jag mätte upp den som sitter i med en multimeter och får 770kΩ mellan ben 1 och 2 samt 1 och 3 och 60kΩ mellan ben 2 och 3 (ben numrerat från vänster till höger i bilder.) Volymen vid denna inställning är enligt mig hög. Betyder lågt motstånd (0.77 MΩ jmf med 1 MΩ) hög volym?

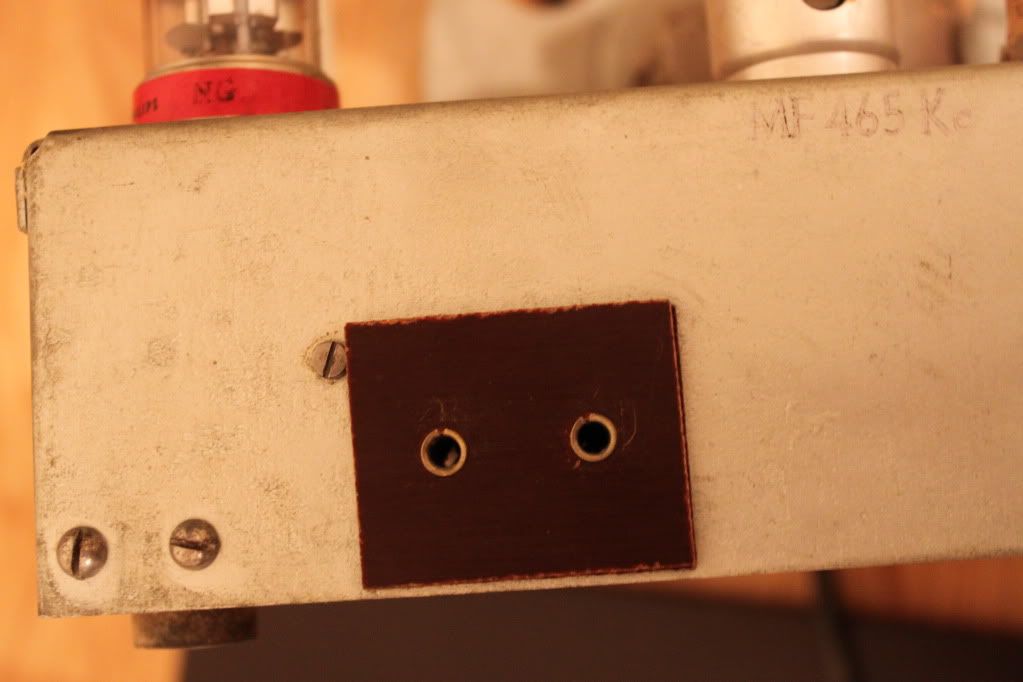

2. Det är väldigt brusigt, vilket kanske inte är så konstigt eftersom att jag inte har någon antenn inkopplad, se bilder.

Sökte lite på nätet och hittade att, för att lyssna på kortvåg bör man ha en antenn på 12 m, går detta att lösa på något smidigt kompakt sätt? Vad gör man en 12 m lång antenn av? Högtalarkabel modell tunn?

3. Det finns ett väldigt tydligt 50 Hz brum. Försökte göra något åt det genom att dra en kabel från jord (se bild ovan) till jorden i eluttaget när jag satte i stickproppen (som är ojordad), dock till ingen nytta. Någon som har ett annat förslag till lösning?

Säg till om ni vill ha bilder på något särskilt, har nyligen införskaffat en EOS 500D, så fotande är för tillfället väldigt roligt

Antennens ytterhölje? Jag har ingen antenn, så jag vet inte riktigt hur jag ska gå till väga...

En tanke är att testa använda antennuttaget i comhems trehåliväggen, vad tror ni om det? Där finns det ju ett ytterhölje att ge sig på. Nått sånthär att modifiera?

Upptäckte precis den handskrivna texten på bild 4 i första inlägget. Kan det vara så att radion är byggd 20 januari 1954?
