Lite frågor angående PSU

Hej!

Har bytt det mesta i min dator nu men har fortfarande min gamla Corsair RM750X 750W PSU inköpt 2015.
Funderar på att byta ut den nu till Black Friday men blir lite osäker på kontakterna.
Har läst att det kommit en ny standard på grafikkorts kontakten men passar den till äldre grafikkort?
Vill inte köpa en PSU som inte passar mitt Gigabyte GeForce RTX 3070 Ti.
i infon om grafikkortet står det bara "Extra strömanslutning 2x8-pin". Vad kallas den?
Vad är ATX12V, EPS12V och 12VHPWR (PCIe-5)?
Behöver man ATX 3.0? Det verkar där som den nya kontakten kommer in?

Visa signatur

I5 12600K 3,7GHz, Asus Prime Z690-A, Fury Beast DDR5 4800MHz 16GB, Kingston NV2 M.2 SSD 1TB, WD Black SN770 NVMe SSD 2TB, WD Blue WD40EZRZ 64MB 4TB, Gigabyte GeForce RTX 3070 Ti, EK Waterblocks EK-AIO 240, Phanteks Enthoo Pro M, Corsair RM750X 750W, AOC CU34G2X 34"

Redigera
Citera flera Citera
Permalänk
Hedersmedlem ★
●

ATX 3.0 kräver att den nya kontakten (12VHPWR eller 12V-2x6) finns med, ja. De som du har nu kallas oftast bara 8-pin, eller 8-pin PCIe (och så är det två stycken sådana). Kan även kallas 6+2-pin (vissa kort, ffa äldre strömsnåla, hade 6-pin, så nätaggstillverkarna gjorde en kontakt som klarar både 6-pin och 8-pin).

ESP12V är strömanslutningen för processorn, en annan 8-pinnars-kontakt som brukar sätta längst upp på moderkortet. (Det är INTE samma som 8-pin PCIe bara för att förvirra extra.)

ATX12V känner jag inte till och hittar jag inte mycket om, verkar antingen handla om 24-pin till moderkortet (istället för det numer väldigt gamla 20-pin), eller att det har 4-pin till CPU. Sannolikt inget att bry sig om nu för tiden.

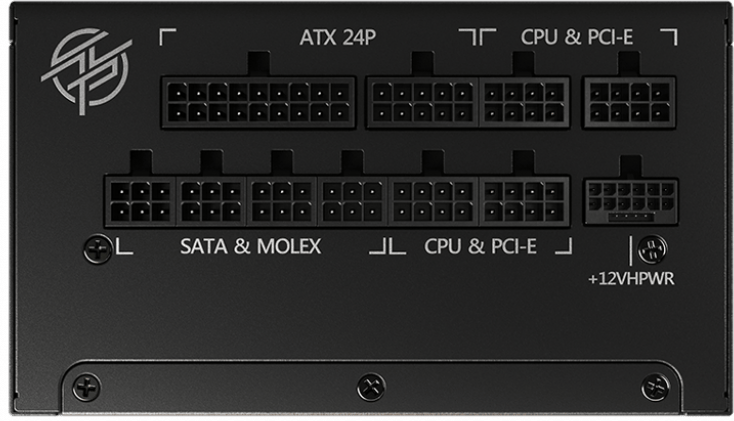

ATX 3.0-nätagg kan klara av både de gamla PCIe 8-pin och 12VHPWR dock. Se t ex:
https://cdn.inet.se/product/1600x900/6905572_1.png

Det där agget har så att det räcker till CPU och 3x 8-pin PCIe samtidigt som det har den nya 12VHPWR.
Kontakterna för CPU och PCIe är likadana på nätagget, men det är olika sladdar för de två, och de ska var designade så att de inte passar om man försöker koppla fel.

Ska du köpa nytt nätagg idag skulle jag definitivt rekommendera ett ATX 3.0. Det verkar rätt troligt att nya PCIe-kontakten blir populär framåt, och utöver det är det striktare krav på den elektriska prestandan.

Visa signatur

Asus ROG STRIX B550-F / Ryzen 5800X3D / 48 GB 3200 MHz CL14 / Asus TUF 3080 OC / WD SN850 1 TB, Kingston NV1 2 TB + NAS / Corsair RM650x V3 / Acer XB271HU (1440p165) / LG C1 55"
NAS: 6700K/16GB/Debian+ZFS | Backup (offsite): 9600K/16GB/Debian+ZFS

Redigera
Citera flera Citera
Permalänk
Medlem ★
●
Skrivet av Thomas:

ESP12V är strömanslutningen för processorn, en annan 8-pinnars-kontakt som brukar sätta längst upp på moderkortet. (Det är INTE samma som 8-pin PCIe bara för att förvirra extra.)

ATX12V känner jag inte till och hittar jag inte mycket om, verkar antingen handla om 24-pin till moderkortet (istället för det numer väldigt gamla 20-pin), eller att det har 4-pin till CPU. Sannolikt inget att bry sig om nu för tiden.

Gå till inlägget

ATX12V brukar vara samma 4p/8p kontakt som du nämner även kallas EPS12V lite olika vad nätaggstillverkarna kallar den.

sett den namngedd både som ATX12V, P4, P8, eps, och EPS12V i deras manual från olika tillverkare.

så troligen bara fråga om vad tillverkaren valt att kalla kontakten för extra 12v ström till moderkortet.

Visa signatur

ASUS B550-f-Gaming, R9 5800X3D, HyperX 3200Mhz cl16 128Gb ram, rtx 3070ti.
[Lista] De bästa gratisprogrammen för Windows
[Diskussion] De bästa gratisprogrammen för Windows

Redigera
Citera flera Citera
Permalänk
Medlem ★
●
Skrivet av Rouge of Darkness:

ATX12V brukar vara samma 4p/8p kontakt som du nämner även kallas EPS12V lite olika vad nätaggstillverkarna kallar den.

sett den namngedd både som ATX12V, P4, P8, eps, och EPS12V i deras manual från olika tillverkare.

så troligen bara fråga om vad tillverkaren valt att kalla kontakten för extra 12v ström till moderkortet.

Gå till inlägget

ATX12V 2.x och nu 3.0 med 12VHPWR är det som är det som sitter i 99% (siffra tagen ur luften) av alla datorer. Sen finns ju även ATX12VO (12 Volt only) som inte har 3.3 och 5V och finns framförallt i färdigbyggda system med Intel men är fortfarande väldigt ovanligt.

Redigera
Citera flera Citera
Permalänk
Medlem ★
●

ATX12V är ATX-standarden för nätagg, medan EPS12V är en annan standard som mest använts för servrar. Båda använder samma 24-pin-kontakt, men ATX12V använder en 4-pin till CPUn medan EPS12V använder en 8-pin + en valfri 4-pin. Halva EPS12V 8-pin är dock samma som ATX12V 4-pin, så tillverkarna delar på den som 4+4 så att den är kompatibel med båda.

Moderna nätagg är med andra ord oftast ATX12V men med EPS12V 8-pin-kontakter, och för att förvirra ytterligare så används ATX12V/EPS12V ofta som synonymer för 4-pin/8-pin. Men det är inget man egentligen behöver bry sig om nu för tiden, det är bara olika namn på samma saker.
