Projekt: Koppla upp gård med flera byggnader

Hej, jag har tänkt koppla ihop flera byggnader på min gård, en del förberett med rör både i byggnader och mark. Så ny börjar det vara dags för den roliga biten, inhandla hårdvara, så hoppas på en del kloka tankar och idéer från er på forumet. Det blir nog att ta det i flera steg, första blir att inhandla en bättre switch, sen verkar det som att vi kommer får fiber indraget till sommaren så då blir det nog en Dream Machine Pro (om ingen får mig på bättre tankar). Men däremellan eller kanske efter hade jag tänkt drag fiber mellan byggnaderna. Pannrum har jag jordvärmepumpen som jag helst hade fått uppkopplad med kabel, men även koppla in en AP som jag hoppas kunna täcka en stor del av gården, högt placerad i höladan. Förmodligen koppla på några PoE kameror där också, det är bra förutsättningar för att övervaka gården. Tanken från början var att ha pannrummet som teknikrum, men efter att haft igång allt nu i 1½ år, insåg jag att pannrummet behöver inge mer värme, framförallt inte på sommaren. Dessutom har det nu blivit omklädningsrum för fun och dottern. Sen kommer vi till saker jag inte tagit med på mina ritningar, tänkte dra en fiber från pannrum, genom lagården och höladan sen ner i marken och över till garaget. Garaget kommer inom några veckor äntligen att bli uppvärmt med en luft-luft värmepump, men jag hade gärna placerat så mycket utrustningen som möjligt här, dels gör det inget om det väsnas men hade med fördel dumpat värmen som blir i detta utrymme, men kanske skapar mer problem än det löser? Sen har vi 3 hästar också som kan bara bra att ha koll på och kanske kunna förebygga ett veterinärbesök (där spara vi in kostanden för en hel del hårdvara) Så hade velat ha kamera i stallet och även ut mot hagen där dom vanligtvis går dygnet, runt året om. Men för full övervakning hade jag behöver gräva ner ytterligare en kabel från garaget över till snickarbodan. Det finns el där och har grävt ner en kabel när vi byggde lösdriften, för att kunna sätta upp kamera i ligghallen och även vidare ut mot hagen.
Hade med detta upplägg behöver 3st switchar, helst med SPF+ för 10Gbit och PoE men Ubiquitis alternativ blir lite väl dyrt för ändamålet känner jag, men dumt att blanda fabrikat? Här tar jag gärna emot synpunkter och förslag.

Finns ett behov att större switch

PDF blir nog tydligast

Tack för det utförliga inlägget.
Köra på flera TP kablar kan helst klart vara ett alternativ, det tar jag med mig i beräkningarna. Kändes bara futtigt med 1Gbit mellan alla byggnader när det kan bli en hel del kommunikation däremellan, därav 10Gbit, tänkte inte alls på möjligheten att dra flera kablar.

Förstår att det inte rör sig om några större mängder värme men även om det bara är 100w värme så blir det ett tillskott i garaget som är helt öppet. I huset blir det mest ett problem även om jag har ett frånluften i skåpet med patch panelerna kopplat till FTX.

Denna patchpanel med dom här moduljacken, tycker den funka fint, har dock inte så mycket att jämföra med. Tog ändå sin tid att koppla alla 30×8 trådar + lika många vägguttag.

Tror inte 1Gbit skulle flaska i ett inledande skede, inte ens när alla kameror, smarta hem prylar osv är på plats. Men vad vet man om framtiden, behovet av bandbredd ökar ständigt även om man tycker det borde stanna av nu. Historiskt är det ganska kul när jag ser på mig själv. Nån gång på medeltiden när jag bode hemma drog vi koaxialkabel mellan 3 hus (4 om man räknar grannen emellan som inte kopplades in) och fick hela 10Mbit, verklig hastighet blev dock lägre med så långa kablar. Med tanke på den utvecklingen så verkar det inte helt otroligt att man i hemmet kan få användning av 10Gbit inom en inte allt för avlägsen framtid. En fördel med fiber är ju att galvaniskt separera byggnaderna, bor på en kulle och garaget men både plåt tak och fasad är ju som en åskledare.

Skulle nog behövas 30m kabel mellan pannrum och huset, och 50m mellan pannrum och garage.

En fundering, när man får fiber indraget, kan/får man då skarva vidare fiberkabeln och placera omvandlaren på annat ställe?
I vårt förra hus var vi med om att få fiber installerat medans vi bode där och då vill jag minnas att dom kontakterade fibern och pluggade in den i dosan på fasaden, sedan en till kort fiberkabel genom väggen och till omvandlaren på insidan.

Blir nog att snart inhandla en större switch, en Ubiquiti UniFi Enterprise 24 PoE. Tråkigt med prisutvecklingen dock men verkar inte som att saker kommer gå ner i pris på att tag, om någonsin. Hoppas på något BF erbjudande men sannolikheten att vinna på Eurojackpot när nog större

Snart dag att bokstavligt talat sätta spaden i marken och verkställa detta projekt.
Funderar dock lite kring material, ser att det finns optoslang, verkar dock vara än styvare än PEM så blir nog "vanlig" 50/42mm skyddsrör

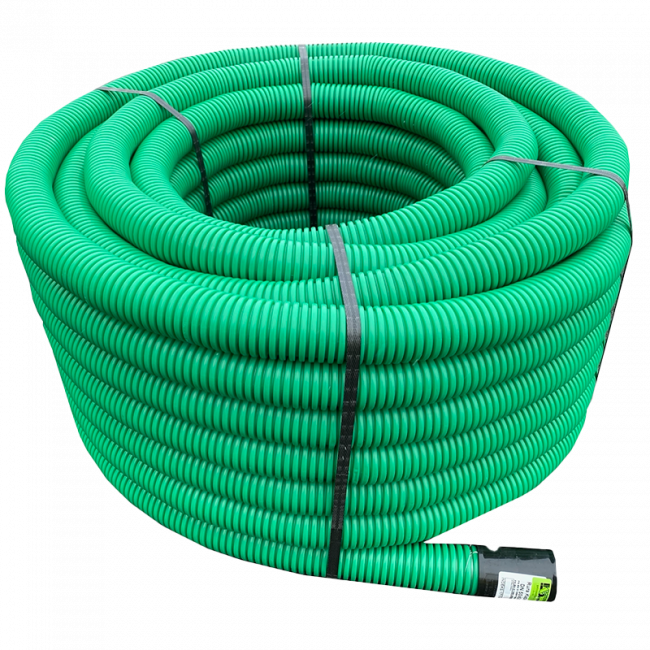

Skyddsrör

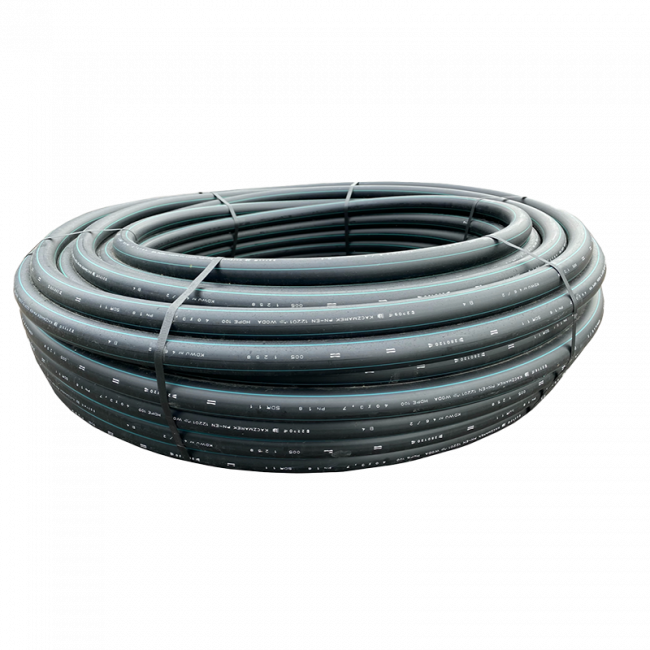

Optoslang

Men den stora fråga är val av fiberkabel. Om jag ska gå på en "vanlig" eller robust/ruggad med dragögla?
Tänker att när den väl är på plats ligger den skyddad i rör, men temperaturen kommer skifta kraftigt med årstiderna så kanske dumsnålt att ta den billigare?

Vanlig singlemode 50m 816:-

Ruggad med dragögla 50m 1923:-

Får bli en ruggad med dragögla från huset, det är rätt många böjar där så får hoppas det inte går allt för tungt att dra. Risken är stor att en vanlig kabel dras sönder av bara friktionen i börjarna. Drog ut dragtråden som fanns och mätte längden, var betydligt längre än jag uppskattade. Det är 20m mellan byggnaderna men den totala längden var 36m och då behövs lite "kopplingslängd" så får bli en 42m kabel.
Börjar med att koppla ihop huset och pannrummet, så detta ska väl funka
2st SFP+ Singlemode 2km 10Gbps DDMI Ubiquiti konfig
1st LC-LC Singlemode 9/125 duplex Yd 7.0mm med dragögla 42m

Då var steg 1 avklarat. Gick ganska som förväntat att dra igenom kabeln, började gå lite trögt efter kanske 10m och ändå använde jag en hel del kabelsmörj. När jag skulle koppla in SFPna och fiberkablarna fick jag fundera lite. Kabel 1 & 2 var lösa utan hållare men jag "knäckte koden" och allt funkade direkt på första försök.

Går det att göra nå test mellan min UDM-SE och USW-Enterprise-8-PoE för att se att det verkligen håller 10Gbps? Det står på SFPn till UDMen att signalstyrkan är ca 0,5 dBm in/ut och i USWn -2,29 dBm ut och -3,57 dBm in. Ingen aning om det är bra eller dåligt.

Redo att dra in kabel och dra med en dragtråd ifall något mer ska in i framtiden.

Inkopplat i pannrummet

Microserver fick en ny plats, men den får flytta vidare ut i garaget i steg 2.

Trodde jag skulle få min nya stora switch till huset idag, hämtade till och med ut paketet, men det var skickat fel så får nog vänta till nästa vecka 😔

Grävmaskin har gjort det vi primärt drog igång den för, så blir nog att gräva för mina skyddsrör vilken dag som helst nu 😊

Tack, när jag tänker efter är det ju ganska självklart. Provade pinga switchen några tusen gången, 0 packet loss.

Har nu grävt ned dom 2 rören för kommande installation, så nu vet jag vilken längd jag behöver för kablarna. Dock vet jag inte riktigt hur jag ska göra med SFPna för kabeln till snickarboden. Finns SFP för industriellt bruk som är godkänd med till -40°C, den finns dock bara för 20km, ingen värme där så blir riktigt kallt på vintern. Behövs dämpare för denna? Läst att 1dBm motsvarar 2km, så en 10dBm i så fall kanske? Men är det bäst att köra på en 20km i andra änden där det blir vanlig SFP och ha dämpare på båda kablarna, eller köra på en 2km och bara dämpa utgången på 20km SFPn?

Tur jag hade grävmaskin, hade nog tagit 2 dagar att gräva med spade. Täckte rören för hand för att ducka dom största stenarna direkt mot röret, slängde sedan på lite med och ett märkband innan vi knuffade igen diket med traktorn.
