Extern vattenkylning till ett Lian li pc-q11

Den blivande hyllan är ännu inte byggd. Virket ligger på tork.
Men jag provmonterade ena kylpaketet bara för att se ungefär hur det kommer att se ut.

Akvariet är ett Dymax IQ3 på 7 liter och kommer att fungera som reservoar.
Akvariet ska förberedas med hål i botten så att slangar kan dras och lite inredning med en sten eller två och en plastblomma. I

Googla gärna på Dymax IQ3 eller IQ5. Små akvarier i akrylplast med dold pump och stort filter i bakkant.
Perfekt som reservoar!
Om man sedan gör iskuber av avjoniersat vatten och kastar i akvariet så kyler isvattnet datorn och sommartid sprider radiatorerna skön sval luft i rummet

Det gamla chassiet ska bort och en ny bättre begagnad tv ska införskaffas.

Idag fick jag hem lite mer produkter till mitt projekt.

2st Phobya 3pin to 6x3pin adapter vilket innebär att jag kan provköra kylpaketen och lyssna om det är nödvändigt att ta ner fläktarna till 7 volt. Vi får se vad fläktarna på 12 volt ger i temperatur och decibel.

Jag fick även hem genomföringarna till akvariet/reservoaren med invändig G 1/4 gänga, så nu kan börja borra, limma och trycktesta.

Här är de två pumparna som jag tänkte använda. Dom kör endast på 2-4 watt och är riktigt tysta.
Jag hoppas att 2 stycken i serie ska orka med kylpaketen, akvarium, cpu-block och gpu-block. Om inte så kopplar jag på en till.

http://i1251.photobucket.com/albums/hh553/f1lth9/DSC_0193.jpg

Det var någon som PM:ade om radiatorstöden så jag lägger upp en bild på dom också.

Idag har jag klämt och känt lite på Lian Li pc-q11 och testkört kylpaketen på 12 volt.

Båda chassisidorna lossas med 8 skruvar vardera. Litet och pillrigt.

Nätdelen ställs på högkant "ovanpå/ovanför" moderkoret och lämnar inte mycket utrymme för cpu-kylare.
Då jag bara ska testköra kylpaketen orkade jag inte börja byta kylare, därav nätdelens placering.

Cpu-kylaren fick sig en omgång med dremeln innan den installerades.

1x3pin till 6x3pin kabeln döljs bra mellan radiator och benen.

Och en bild med kylpaketen i drift. Dom låter väldigt lite, men ändå så känner man att dom flyttar en hel del luft.
Jag måste dock inhandla ett GTX 670 med referensdesignen, dess kretskort är endast 17cm långt och passar bra i detta chassi som är 24cm djupt tror jag.

Men ännu saknas det många vattenkylningskomponenter. Jag behöver ett vattenblock till GTX670, cpu-block, slangar och anslutningar.

I helgen tänkte jag börja förbereda akvariet med genomföringar i botten.

Provborrar i en bit akryl.
Det gick över förväntan. Körde direkt med 19,5mm borren på lägsta hastigheten utan kylning.
Snygga hål utan sprickor.

Nu kollar jag med er. Har ni några förslag på hur in och ut-blås ska borras i akvariet?

Det sitter ett inbyggt filter i bakkant som kan vara bra att ha när jag ska ha iskuber i akvariet.
Det är en filterkammare med insug högst upp till vänster i akvariet och ett utblås högst upp till vänster.

Vad tror ni?

Nu har jag fått tag på en akvariebakgrund. Det verkar som att den är gjord av typ fogskum och sedan målad.
Den har diverse borrhål i sig men tillräckligt mycket är orört så att det ska passa i min blivande reservioar.

Tanken är att skära till en "bergvägg" och fästa den i långt bak i reservoaren.
Bakom "bergväggen" kommer inblåset sitta. Vattnet stiger tills det når toppen på "bergsväggen" och rinner sedan ner över den. Skulle det bli så att detta vattenfall bara blir störande så är det enkelt att höja vattennivån i reservoaren så slipper jag vattenfallet.

På botten av reservoaren sätter jag en sten, ursågat från akvariebakgrunden.
Under stenen sitter ett filter och utblåset. Vattnet måste alltså passera filtret innan det släpps ut i loopen.

Med lite tur hinner jag såga till och fästa detta i helgen.

Stannade kvar på jobbet idag och sågade till bakgrunden samt borrade in och utblås.

In och utblås.

Insug.

Insuget döljs här av bakgrunden som vattnet ska rinna ned för.
På botten ser ni utblåset.

På botten ligger "stenen" som döljer filtermaterial och utblås.

Filtermaterial.

Undersidan med genomföringar monterade. Ni ser att under stenen finns plats för filtermaterial.

Nu närmast ska jag lägga bakkgrunden och stenen i blöt med lite klorin för att lösa upp gamla alger.
Sen ska jag silikona fast bakgrunden och även täta genomföringarna med silikon.

Klorin fick jag inte tag på, så det fick bli en motsvarighet till det som också innehåller väteperoxid.
Väteperoxiden löser upp organiska material och det är den egenskapen jag vill åt.

Här har jag blandat 1 dl javex och 15 dl vatten.
En spillbit från bakgrunden får ligga i blöt i blandningen över natten.
Förhoppningsvis löses inte färgen upp också.

Jag fick tag på klorin. En provbit av bakgrund har legat i blöt snart en vecka men det biter inte på algerna.
Jag ska öka på koncentrationen och försöka igen.

Ikväll har jag silikonat fast genomföringarna. Det är ett dygns torktid och imorgon tänkte jag provköra med en pump.

Sängen får vänta. Måste provköra mitt nya pyttelilla gtx 670.

Det är ett ASUS GeForce GTX 670 2GB DDR5 2xDVI/HDMI/DisplayPort Direct och mäter endast 17cm på längden.

Nätagg och hårddiskar får ligga ovanpå burken tills jag kopplat in vattenkylningen.
Ett Corsair ax 750 och en Intel 520 120GB ssd samt en seagate 5400rpm 500GB.

Fredrikstorm >>>> kolla med farsgubben så hör du av dig sen.

Davos04 >>>> jag har inte testat med vatten. Ikväll ska jag kolla om den högre koncentrationenbitit. Om inte så ska jag prova med vatten.

Provkörrning av vattenfallsidén ikväll. Bildrepotage kommer.

Barnen ligger och sover och jag borde klippa gräsmattan eller plocka undan på gården.

Men en pump och ett akvarium måste provköras så sysslorna får vänta

hag.com >>>> Jag tänkte faktiskt provköra dom passisvt när man inte spelar. Tester kommer när allt är färdigt.

Fitting från EK monterade på akvariet och pumpen.

En flaska avjoniserat vatten, som tyvärr inte räckte till för testet, så jag fick späda med kranvatten.

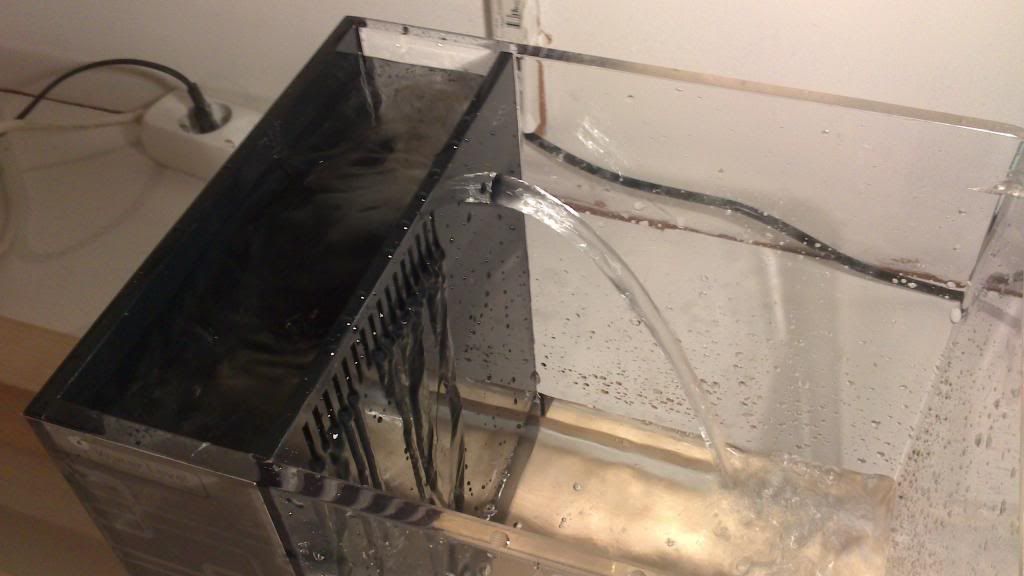

ta da...

Som ni ser så blir vattennivån i bakkant ganska hög. Om detta blir ett problem så tänkte jag borra fler hål.
sedan ska bakgrunden på plats som är något lägre än bakkanten så det borde funka så här.
Bakgrunden kommer alltså silikonas mot sidorna så att vattnet måste rinna ned för bakgrunden.

Det var allt för ikväll.

Fredrikstorm >>> det porlande vattnet lät förståss men pumpen lät väldigt, till och med på max. Tackar så mycket för tipsen!!!

Haha ja du har nog rätt. Tanken med dubbla 420 radiatorer var att det förhoppningsvis kommer kräva mindre luft som flyttas, därav 600rpm fläktarna. Med bra vattenblock och lite tur med appliceringen av kylpastan så kanskee jag kan stänga av fläktarna när jag surfar och ser film.

Jocke >>>> ja, jag behöver nog en fläktcontroller... Några förslag?

Hoggaforfan >>>> en fogger hade lätt varit häftigt. Men akvariet är bara på 7 liter. Hur mycket låter en fogger? Finns det små som skulle passa till detta?

hoggaforfan >>>> Blev lite sugen på en fogger faktiskt. Ska kika lite på deras minsta fogger...

davos04 >>>> Att behöva fylla på vatten gör ingenting. Kommer att behöva tömma ur vatten när jag fyller på med isbitar för att överklocka eller kyla rummet

Efter snart två dygn i drift törs jag konstatera att akvariet är tätt.

Ikväll tänkte jag göra som fredrikstorm föeslog och köra med varmt vatten, klorin och tandborste på bakgrunden.

Förhoppningsvis går det så pass bra att jag kan silikona fast bakgrunden ikväll.

Postar en bild på akvariet med filter och en bild på labbet/förrådet
