AOpen i975Xa-YDG

Pris till slutkund (cirka): 2 800 kronor

Anslutningar på I/O-panelen:

• 2 st. PS/2-portar för tangentbord och mus

• 4 st. USB 2.0

• 1 st. LAN-kontakt

• 1 st. Firewire-kontakt

• 8 st. ljudkontakter

• 1 st. extern SATA-kontakt (både strömförsörjning och S-ATA anslutning)

Seriell- och parallellporten har inte placerats på I/O-panelen men det finns kontakter för konsoller på moderkortet ifall man behöver dessa. Dock följer inga sådana konsoller med moderkortet. Den externa SATA-kontakten går att använda medan systemet är igång.

Layouten kring PCIe- och PCI-platserna är faktiskt riktigt bra; det är ett ganska stort avstånd mellan första 16-kanalers PCIe-porten (för grafikkortet). Detta gör att man kan även kan använda PCIe-porten (1 x kanaler) bredvid breda grafikkort. Skall man köra Crossfire (två grafikkort) kan det dock bli värre då den andra PCIe-porten (1 x kanaler) kommer att blockeras av grafikkort såsom X1900XT eller X1900XTX. Denna lösning är dock bättre än för många andra moderkort. Samtidigt finns det moderkort som har fler utbyggnadmöjligheter än AOpen i975Xa-YDG. Överlag ligger kortet bra till här.

Två PCIe- och två PCI-portar bör räcka för de flestas utbyggnadsbehov. Som framgår av layouten är det en PCIe-port som kanske blockeras när man kör Crossfire. Eftersom det främst är PCI-kort som gäller fortfarande kanske det inte har någon större betydelse i dagsläget. Layouten kändes även vettig när det gällde alla SATA- och IDE-kontakter då det gick att komma åt dem utan några större problem när vi installerade två grafikkort. CMOS-bygeln blev dock blockerad (Crossfire) och det kan bli nödvändigt att ta bort ena grafikkortet när man behöver nollställa BIOS om man inte har väldigt flinka fingrar. Skall man överklocka mycket kan man eventuellt testa med ett grafikkort först och när man börjar nå de inställningar man vill ha montera båda korten.

En av de stora fördelarna med detta moderkort är att det går att ha vanliga sockel 478-kylare på processorn. På många andra sockel 479-kort går inte detta, vilket naturligtvis ger AOpen i975Xa-YDG en fördel vad gäller kylningsmöjligheter. Även om det finns rätt gott om utrymme kring sockeln bör man vara uppmärksam på placeringen nära kanten. Beroende på hur datorlådan är utformad kan det därför bli svårt att få plats med större kylare.
Ovanför sockeln finns två röda byglar som kontrollerar valmöjligheterna för bussfrekvensen, tar man bort dem helt kan man välja mellan 200 – 320 MHz (BIOS R1.07). I tidiga BIOS-versioner fick man nöja sig med mellan 200 och 255 MHz. Det känns lite konstigt och omständligt med byglar, men detta är naturligtvis inte något större problem.

Moderkortet är utrustat med Rubycon-kondensatorer av hög kvalitet som bör ge bra förutsättningar för stabila överklockningar.
Placeringen av ATX-kontakterna är helt klart godkänd och i det stora hela är det lätt att montera alla komponenter på moderkortet.

Moderkortet har gott om IDE- och SATA-kontakter. Lite förvånande är det dock att man använder ICH7 (utan RAID), vilket känns lite märkligt på ett annars så påkostad moderkort. Hur pass bra RAID är för vanliga stationära datorer kan förstås diskuteras men framförallt vore det bra med möjligheter att spegla innehållet på hårddisken (för SATA). Att minska risken för dataförlust är inte helt oviktigt, men här har förstås användarna olika uppfattningar. Två av IDE-portarna har dock vanliga RAID-funktioner.

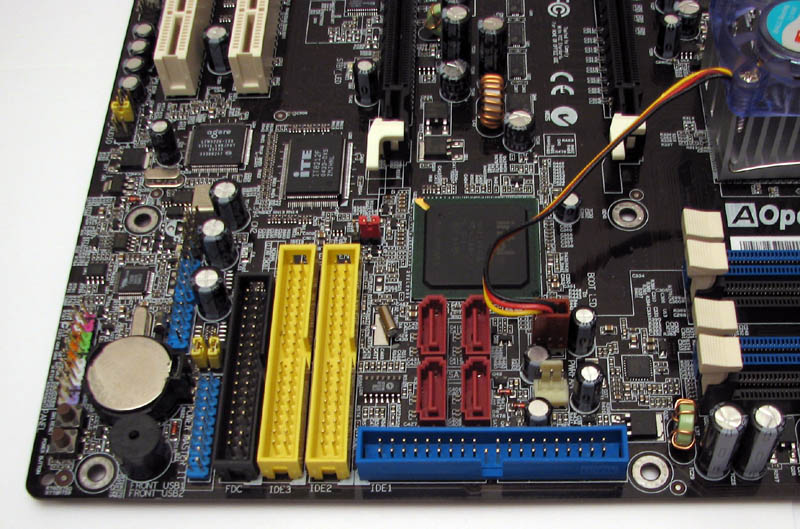

För dem som vill felsöka eller testa överklockningar är det förstås trevligt med start- och omstarts-knappar på moderkortet (längst ner till vänster på bilden). CMOS-bygeln (röd) är placerad lite till höger ovanför de två gula IDE-kontakterna. Att lätt kunna nolla BIOS är förstås viktigt när man testar olika överklockningar.
