Intel P45 – DDR2 mot DDR3 - Test

Egenskap	Värde
Styrkretsar	Intel P45 (nordbrygga) och ICH10R (sydbrygga)
Storlek	305 × 245 mm (ATX)
Revision	1.0
BIOS-version	A7516IMS.150
V-Core	0,8611–1,8301 V
VTT FSB	0,70–2,47 V
V-DIMM	1,20–2,77 V
Nordbryggan (MCH)	0,74–2,62 V
Sydbryggan (ICH)	0,70–2,13 V
Minnesplatser	4 st. (upp till 8 GB DDR3-minne)
Minnesinställningar	666 till 1 600 MHz beroende på processorn
PCI-E-portar	2 × 16-kanaler (portarna fungerar som 8-kanaler med Crossfire aktiverat)/2 × 1-kanaler
PCI-portar	2 st.
Bussinställningar	133–800 MHz
IDE (PATA)	1 st.
SATA	6 st. portar SATA-300 via ICH10R, 2 st. SATA-300 via Jmicron 363, 2 st. externa SATA-300 via Jmicron 362 (I/O-panelen)
RAID (SATA)	RAID 0, 1, 5 och 10 via ICH10R
USB 2.0	8 st. anslutningar via ICH10R (upp till 12 med konsoler)
IEEE 1394a	2 st. anslutningar Firewire 400 (med konsol)
Nätverk	2 st. gigabit-LAN via Realtek RTL8111C
Ljud	Medföljande Creative X-Fi Xtreme-ljudkort
Cirkapris	2 700 kr

Även om P45 Diamond har gott om komponenter, är priset på tok för högt. P45 är tänkt att vara mellanklasserien och det är inte något här som får oss att känna att man får vad man betalar för.

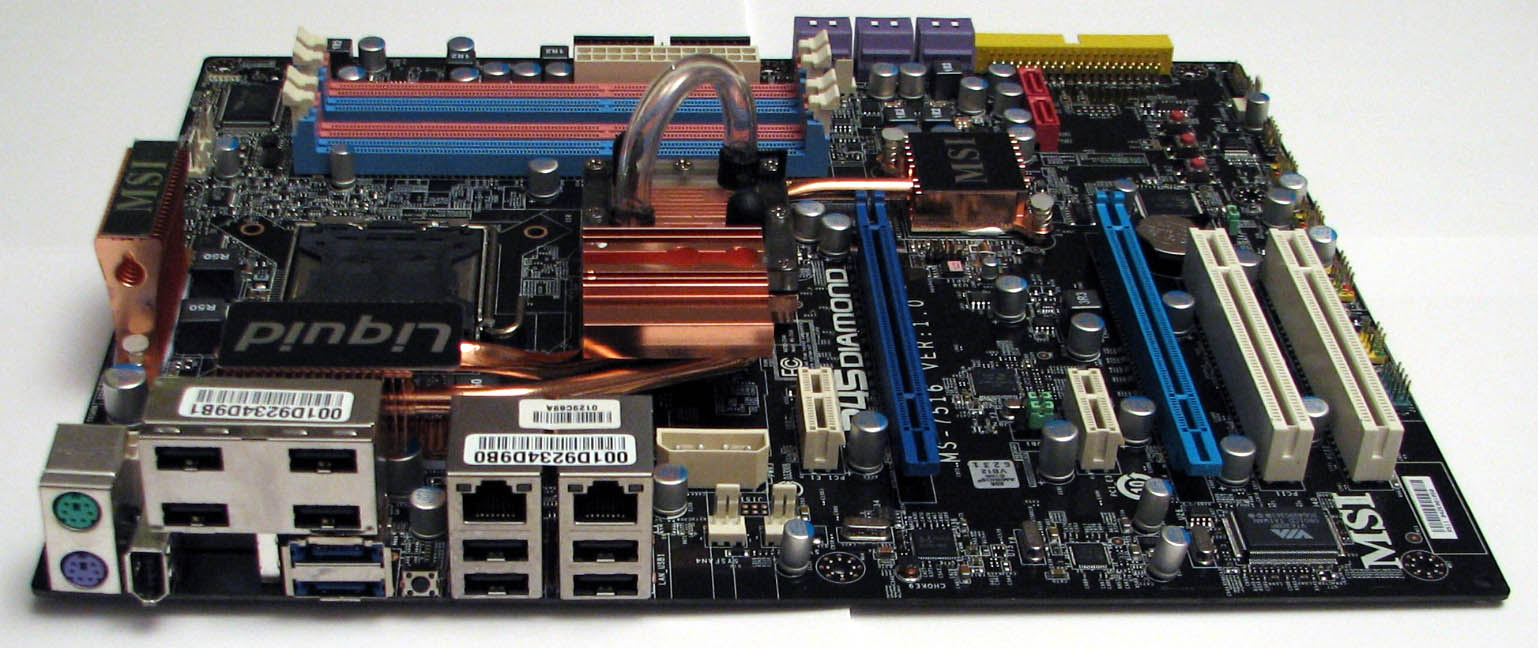

Anslutningar på I/O-panelen:

2 st. PS/2-portar för tangentbord och mus
8 st. USB 2.0
2 st. LAN-kontakter
1 st. Firewire 400-kontakt
2 st. eSATA-kontakter

Eftersom det medföljer ett externt ljudkort finner vi inte några sådana kontakter på I/O-panelen. De två externa SATA-kontakterna är trevliga att se men i övrigt är det inte mer än väntat.

Expansionsmöjligheterna är också som väntat med två grafikkortsplatser: två PCIE- och två PCI-portar. Använder man ett brett grafikkort i den första grafikporten blockeras inte någon expansionsplats.

Det finns möjlighet att koppla in vattenkylning till kylflänsen på nordbryggan och det är rätt gott om plats kring processorsockeln. Ett eventuellt problem är att den ensamma kylflänsen till höger i bilden verkar lite väl ömtålig. Vi fick böja tillbaka den efter att ha burit moderkortet och kommit åt den. I övrigt verkar det vara bra kylning av komponenterna.

Ganska normal layout med minnesplatser, FDD- och ATX-kontakter. Vi hade dock föredragit att såväl FDD- som ATX-anslutningen hade legat längs kanten och inte på detta sätt.

Åtta SATA-kontakter och en PATA-kontakt sitter på moderkortet. Sedan finns det två externa SATA-anslutningar på I/O-panelen. Man har med andra ord gott om anslutningsmöjligheter.
