Asrock hoppas stävja smältande kablar med temperatur-sensor

Asus har ju iaf varit ganska duktiga på sitt Astral 5090 kort, med att sätta i övervakning på varje pin på kortets sida. Sjukt konstigt att fler inte har implementerat detta vid det här laget…

ELLER så gör man en bättre kontakt och tjockare kablar som tål strömmen.

Ca 25mm2 borde duga men man kan köra lite extra för säkerhet.
6st 6mm2 kablar då har vi en bra marginal, så nu har jag gjort hälften någon annan får tänka ut ett lämpligt kontaktdon.

1000kr kabel 😁 minimum.

Med tanke på att kabeln de använder kostar 8 kr/m och kabeln du vill använda kostar betydligt mer

6mm= 18kr/m
25mm2 80kr/m

Sen dyrare kontaktdon och pressningar så är nog minimum 700kr men mer rimligt 1000kr/kabel

De handlar dock inte direkt från en butikshylla, priset ligger närmre råvarupriset för metallen än priset du skrev här. 😊

Jag kollar på vårat listpris... Vi får 97% rabatt...

Sen är dessa priser väldigt nära listpris/kg koppar

Köper ni från Ahlsell så är priset redan skyhögt innan ni fick eran rabatt. 😊

Kollar jag priset på något från Ahlsell så kan jag köpa det till långt under deras bästa pris de kan de om jag planerar några månader i förväg.
Jag har suttit och undersökt detta och en hel del produkter kan man köpa in för upp till 75% lägre kostnad jämfört med listpriset med den till synes enorma rabatten från Ahlsell.

Men det är smidigt att handla av Ahlsell, för de kan skaka fram det mesta på (för det mesta) kort tid, men har man något projekt som startar om flera månader så kan man gå direkt på deras leverantörer eller hitta andra och spara in en rejäl slant.

1000kr kabel 😁 minimum.

Med tanke på att kabeln de använder kostar 8 kr/m och kabeln du vill använda kostar betydligt mer

6mm= 18kr/m
25mm2 80kr/m

Sen dyrare kontaktdon och pressningar så är nog minimum 700kr men mer rimligt 1000kr/kabel

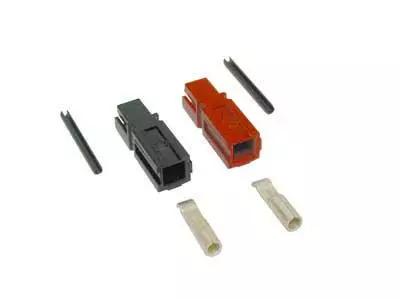

Finns billiga kontakter som inte kostar stora summor men ändå klarar höga strömmar. Till truckar finns det kontakter för 50A vilket räcker. Givetvis större men med en fint infälld hona blir det inget problem. Dessa är billiga ofta kan du få flerpack för någon hundra lapp.
Så jag kan bygga en sådan kabel för ca 300kr då borde dom kunna göra något liknande.

Även om kabeln kostar 1000 kr är det blilligare än ett nytt grafikkort...

Hehe, klart det finns billiga kontakter som tål stora strömmar och mekanisk variation, problemet är att de billigaste kontakterna inte gör det.

Är inte ett dugg förvånad över att kontaktdon av pressad tunnplåt och icke formstabil plast som är lätt och billig att spruta inte fungerar tillsammans med stela kablar som kan och kommer bockas och knölas in precis hur som helst av datorbyggaren, och i förlängningen utsätta kontaktdonen för radiella krafter. Standarden är kort sagt inte anpassad för verklighetens nyttjandefall.

Vad man behöver göra är att ta med andra parametrar än billigast möjligt när man enas om standarder, den viktigaste enskilda parametern är sannolikt att tillverka kontaktdonens skal i något mer formstabilt material. I den skala sådana kontaktdon tillverkas lär man kunna räkna den ökade tillverkningskostnaden i ören.

Notera i övrigt att skalen till truckkontakterna du snackar om i allmänhet är tillverkade i bakelit, som är väldigt formstabilt. Är det inte bakelit så är det åtminstone någon plastsort du inte ledigt kan trycka in en tumnagel i.

1000kr kabel 😁 minimum.

Med tanke på att kabeln de använder kostar 8 kr/m och kabeln du vill använda kostar betydligt mer

6mm= 18kr/m
25mm2 80kr/m

Sen dyrare kontaktdon och pressningar så är nog minimum 700kr men mer rimligt 1000kr/kabel

Verkligen!

Den lösningen var rätt vanlig förr (för sisådär 35~50-år sedan) här i Sverige, nu har många läkemedel som angrep symptomen istället för orsaken fasats ut och blivit förbjudna.
Vilket av många upplevs som en försämring då det inte tar bort besväret direkt, som exempel ledvärk och nedslitna leder/kotor.
Nu ges istället svagare smärtlindring ihop med läkemedel som skall hjälpa återskapandet av mjukdelar i leden. Eller om det är långt gånget, operation.

Däremot så stämmer kommentaren till stor del fortfarande i övriga världen.

Fick upp ögonen för skillnaden när jag ett tag var gift med en Thailändska som klagade över att den Svenska medicinen inte fungerade, varvid hon slängde den medicin som var inköpt Thailand.
Tog mycket energi när jag försökte förklara skillnaden mellan läkemedel.

Inget försvar av vår sjukvård som har en del att önska ibland, delvis orsakad av politiska beslut. Tyvärr...

Vad jag vet så vill inte Nivida man ändrar på deras strömmatning. Finns inget skydd för detta orginal, så vet inte hur de shunt motståndet kan se vilken kabel som har hårdast belastning när alla kablar buntas ihop till en.

Well... 'virar in huvudet i folie'
Det är dålig business att bota saker, att istället sälja folk medicin som mildrar besvären är klart lönsammare. Övertygad att vi hade kunnat bota diverse svåra sjukdomar permanent, men då hade big pharma blivit ledsna :>

Finns billiga kontakter som inte kostar stora summor men ändå klarar höga strömmar. Till truckar finns det kontakter för 50A vilket räcker. Givetvis större men med en fint infälld hona blir det inget problem. Dessa är billiga ofta kan du få flerpack för någon hundra lapp.
Så jag kan bygga en sådan kabel för ca 300kr då borde dom kunna göra något liknande.

Även om kabeln kostar 1000 kr är det blilligare än ett nytt grafikkort...

Ser ut som att 1.25mm2 är "standard" på 12V-HighMelting-kablarna, så 6 kvadrat borde räcka med råge, halvmeter sån kabel så är 99% av "alla framtida" grafikkort fixade och klara... vad gäller kablage i alla fall. Och beställer man dom regelbundet i tusental så lär man få möjligheter till bra pris iaf.

Ta bort det mesta av bling blinget från korten så vips har du en vettigare kabel inkluderad till liknande slutpris till kund.

Det är exakt det som är problemet ja, enligt standarden så ska allt gå genom ett shunt-motstånd medan ASUS har ignorerat det och satt individuella shuntar på varje positiv ledare. Resultatet är ett kort som använder samma kontaktdon, stiftning, etc. som 12-2x6, men som rent tekniskt bara är ett inofficiellt derivat av standarden för 12-2x6.

Antagligen är ASUS en för stor tredjepartstillverkare av kort för att NVIDIA ska våga ta PR-smällen från att prata om det offentligt, särskilt bara ett par generationer efter att de ströp bort EVGA från grafikkortsmarknaden.

Jag jämför mot alla grossister och visst listpris är högt (1200kr/m) men priset jag skriver är vårat pris + moms.
25mm2 väger in på 300g/m och koppar kostar väl runt 100kr/kg att köpa idag? (Ex moms ) Och då obehandlat... Så ett pris runt 180kr ex moms är rimligt (60kr ex moms är vad 25mm2 kostar)

Bara mätpunkter, ingen lastbalansering.

Vill minnas att någon (Buildzoid?) hade kikat på specen för standarden och där var det ett krav att pinnarna skulle kopplas ihop till ett gemensamt shunt-motstånd för strömövervakning. ASUS har då alltså valt att lösa problemet genom att bryta standarden och göra ett kort som på pappret inte klarar 12-2x6 men som i praktiken är kompatibelt med den.

Oavsett om man ökar arean så måste pcb också förstoras. En stor kontakt som truckar är ju gigantisk och kräver att hela gpu sitter fast i mer än pcie porten.och även om kabeln fram ökar blir pcb ändå bottleneck

Kolla med tillverkarna istället, nästan 600kr kilot är Ahlsells pris om det är 180kr metern du menar.
Hur snabbt tillverkar man 100m kabel, för 100m kabel á 60kr/metern tjänar tillverkaren 9800kr.

Jag är säker på att det finns billigare om du skippar alla mellanhänder som ska hugga emellan.

Oavsett om man ökar arean så måste pcb också förstoras. En stor kontakt som truckar är ju gigantisk och kräver att hela gpu sitter fast i mer än pcie porten.och även om kabeln fram ökar blir pcb ändå bottleneck

Givetvis bildar det ett system med kretskort i GPU-ände, kabel och strömmatning, men argumentationen var ju att det är extremt kostsamt med grövre kabel och kontaktdon, vilket det inte är... och FLIR-bilder har visat att kabeln går stekhet när allt går via en ledare.

Det är det i skillnad... Om man du tittar vad nuvarande 1.3mm kabeln kostar och sen ser vad materialet kostar och sen gör samma sak med 6mm2 (du måste räkna in alla RnD etc också) så kommer du se att det blir väldigt kostsam extra kabel med 6mm2 samt hur mycket tjockare pcb måste vara för att klara det nya kontaktdonet....
