Projektlogg - Custom loop All-In-One

Nu börjar det närma sig att faktiskt börja bygga delarna av aluminium! Metallen är beställd och nästan alla vattenkylningsdelar är hemma! Yes!

När jag väl fått hem det sista så kommer det så klart upp bilder på komponenterna och plåtarna. Sen blir det dokumentation av byggprocessen. (Som antagligen blir ganska så lång med många fel på vägen.)

Ska bli otroligt spännande då jag aldrig byggt något av metall innan! (Har bara byggt förråd, hus, trädäck och stall förr... LITE annorlunda det här!)

Nu lämnade mitt RTX 2080ti in, utan gällande garanti... Så, för stunden är projektet på paus tills en ny GPU är finansierad... *suck*

YES! @inet är bäst! Kom hem en ny GPU igår, reklamationen gick igenom utan strul. Så ny är projektet igång igen! På lördag blir det att göra klart CAD-ritningen på aluminiumen och därefter ta ett snack med min polare plåtslagaren om konstruktionen kommer att vara tillräckligt hållbar!
Sen hoppas jag på svar från Acer om jag kan få lite sprängskisser eller något på foten innan jag skruvar isär den helt. (Vikten kommer att trycka ner skärmen i "botten-läge" och vill om möjligt byta ut fjädrar etc innuti så att den kan bära de extra 11-12kg som allt kommer att innebära.)

Kvar att inhandlas är:
Rör
Fittings
Reservoar
Vätska
Aluminium
Lämpliga snygga skruvar
Startknapp (Fått tips av @oddname på snygg knapp att använda)

Tja, jag tror det var det hela!

Stött på lite mer problem, konstaterat att min CAD-ritning inte duger. Jag behöver göra om den och basera ritningen på själva fästet i skärmen. Tog en jäkla tid att göra (då jag i princip fått lära mig CAD från grunden under tiden.). Lär väl gå fortare nu när jag lärt mig en hel del på vägen.

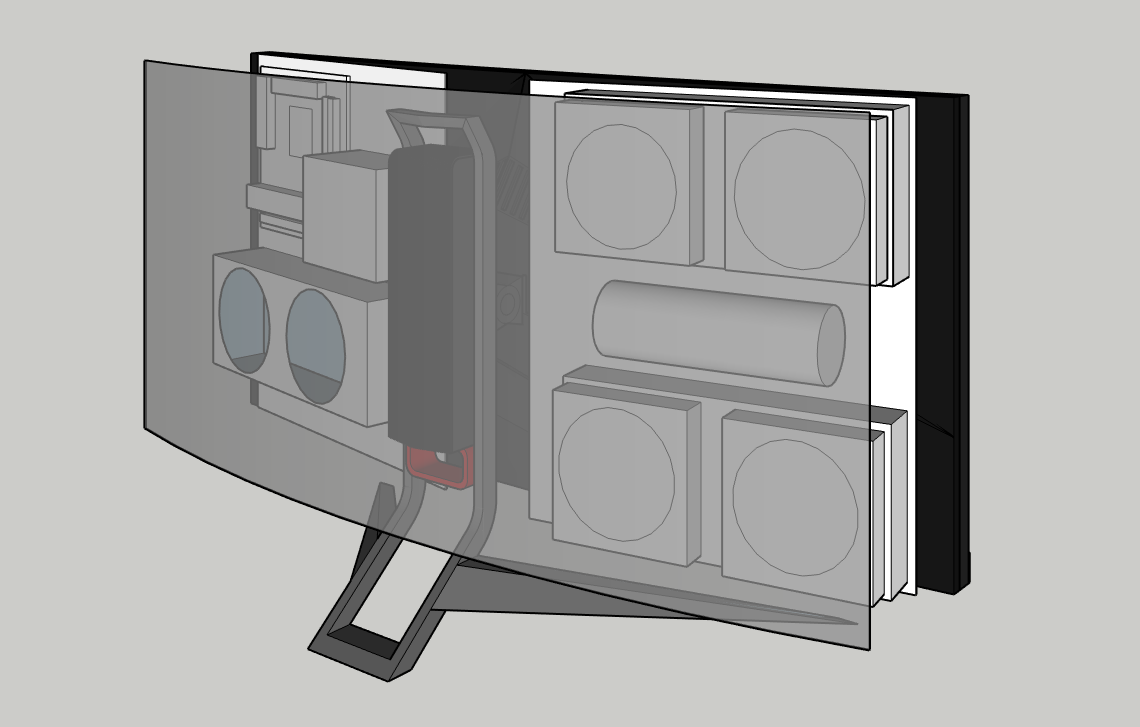

Hur min ritning ser ut idag, ingen VESA fäste inritat.

Här är tanken att hela plåten ska fästas.

I övrigt så har det trillat in lite fler delar. Nu har jag allt utom fittings, rör och vätska. Så kan jag bara få till den jäkla plåten så jag kan få börja prov-montera!

Hur går det för dig? Jag är också nyfiken på vad du hittar på. Hur har dina tankar gått kring infästning och upphängning?

Blev ingen laserskärning, min mediokra Fusion 360 färdigheter gjorde att allt tog för lång tid. Papper och penna fick duga och sen handverktyg! Det blir att släpa fram sticksågen, bandslipen, filar och diverse annat smått och gått! Nu jäklar ska det sågas!

Ritat upp den tänkta rördragningen och flödesriktningen för att få ett hum om hur jag tänker.

Plåten blev kanske lite väl i överkant i tjocklek... 5mm tjock, det blir tufft att såga och tungt som sören! Får göra en del mönsterutsågningar tror jag för att få ner vikten.

@trebrecks: @inet came through. Fick ett nytt på RMA ärendet, eller garantin? Ja, de skickade ett nytt i vart fall.

Tack, jag hoppas det blir coolt. Flipp eller flopp återstår att se.

Ritat upp lite bättre nu hur jag ska såga. Så här kommer lite bilder på det när jag skruvat isär min vanliga dator och lagt ut komponenterna på plåten.

Phew! Point of no return! Nu är sågningen igång! Spännande! När sista hålet är sågat så är det dags att kolla så att allt går in där det ska. Annars blir det mer sågning/slipning. Ja jäklar vad tufft det var att såga igenom med en liten sticksåg, men det har gått bra än så länge. Är på sågblad nummer 2 samt har knäckt ett borr. Tog ca 1 timme att såga ut för radiatorerna.

När väl det är gjort så ska jag besöka min kompis plåtslagarverkstad för att få till riktigt raka kantar när ytterkanterna ska kapas. Jag ska också få låna någon tryckluftsslip där för att slipa till kanterna ordentligt. När det är gjort så ska plåten bockas på 2 ställen i ca 6 graders vinkel på varje. (Bockarna ska följa linjerna i mitten på plattan med ca 15cm mellanrum.) Detta för att plåten ska följa bildskärmens kurva.

När väl bockning och slipning är klar så kommer ytbehandling, här ska jag bara lyckas bestämma mig för hur jag ska göra. Jag älskar den råa metallen, frågan är bara om det passar ihop med allt annat i bygget. Det ska vara kromade kopparrör... Skärmen är grå/svart men jag funderar på att spraya om hela skärmen med i annan färg. Ja, det återstår en del funderingar.

Så! Då var plåten färdigkapad, bockad och hålen slipade. (Dock behöver hålen för PCI-risern utvidgas något...) Jag testade även att borsta alun en aning bara för att få en känsla för om det är den vägen jag ska gå eller ej. (Jag älskar borstad aluminium!)

Så här tjock aluminium kan jag inte rekommendera dock! Min kompis som har en plåtslagarfirma hade inte ens verktyg till att varken kapa eller bocka plåten, vi fick traska in till grann-verkstaden som kan hantera större grejor för att få hjälp! Tur det inte var mer än 6 graders bockning som behövdes, annars hade inte de heller rätt ut det. (Kostade mig 100kr för att få sista kapning och bockningen gjord där, så inga stora summor.)

Bockning i full gång!

Bockat och klart!

Borstad alu-test

Nästa steg är att få till alla gängningar som infästningen, testmontera allt och därefter så ska fittings och rör inhandlas. Sen blir det montering och finlir!

Undrar om jag hinner det här till DHW19... Börjar se lite mörkt ut, har fullt upp med livet i övrigt. Hehehe

Nu jäklar har jag kommit en bit! Fick lite idéer och tankar kring infästning och nu är det löst! Blev riktigt bra och lyckades använda bakstycken som döljer VESA-fästet på X34an utan att sabba det för annan användning. Har dock gjort en "ful-lösning" med distanser och använt muttrar... Men det får duga för stunden.

Sen gav jag mig på gängningen igen. Distanser på och nu jobbas det för raddsen och pumpen! Därefter blir det att lösa PSU och SSD infästningen, men där har jag en klar bild kring hur jag ska göra. GPUn däremot har jag inte bestämt mig för ännu hur den ska lösas.

Jag har även konstaterat att det blir tight med kablar mellan skärm och mobo samt strömmen för skärmen, så jag måste nog såga ut ett hål för dem med. Likaså blev det för tighta hål för GPU-risern, de måste utökas en aning. Men nu närmar det sig!

Testmontering av radiatorer samt pump!

Tveksamt om jag blir färdig till DHW19 som är om 1,5 veckor... Jag har varken rör eller fittings hemma. Eventuellt så ser jag till att beställa allt, tar med allt upp till DHW och bygger ihop den första/andra dagen. Men... Tja, jag vet inte...

Är det någon som har några tankar eller idéer kring infästningen av GPUn? Ett enkelt och snyggt sätt? Jag funderade på om jag kan fästa hela GPUn i backplaten, men jag vet inte om jag vågar... De är inte direkt gjorda för den belastningen tänker jag.

Tack! Har dock kommit fram till efter samtal med Formula mod att jag inte kommer att bli klar i tid. Så paus på detta nu tills efter jul troligtvis. (Om jag inte meckar lite med det i mellandagarna, kände lite att luften gick ur mig för stunden.) Jag får sikta på DHW20 istället. hehe

Det var Willis Mekaniska AB i Ängelholm, super hjälpsamma. Han sa dock att det var tur att det inte var mer än 6 grader, annars hade inte de heller fixat en så tjock plåt. Wykmans plåt som låg bredvid klarade max 2mm har jag för mig.

Aah, okey. Ser fram emot att se dina tankar kring det när det väl blir dags. Älskar dina byggen!

Tack! Sitter och väntar på grejor från Kina nu... Lååååångsamt... Men, får väl ta och polera och slipa lite så länge.

Allt utom kabeldragningen hamnar på utsidan. Så inget monters på insidan, eller tja, m2 disk nr2 sitter iofs på baksidan av mobon.

Skickades från m.sweclockers.com

Då kom fittingsen idag! Gun metal blev det. Fått tag i ett block till RAM också (tack @egxi ) så blev att köpa det som saknades med!

Lite cablecoams samt en flow meter som jag ännu imte vet om jag ska använda eller ej. Får se vart och om den passar in.

Skickades från m.sweclockers.com

Polleringsfiaskot är äntöigen fixat! GPU upphängningen är oclså löst!

Men, nu till PSUn, frugan gav mig en idé om att amvända antingen paracord eller läderremmar för att hänga upp PSUn, kamsle kam bli snyggt!
