DIY Byta fläktar Ubiquiti Unif Switch

Detta gäller en Ubiquiti Unifi 24-250w funkar nog på flera rackswitchar från Ubiquiti.

Sett trådar men tycker de saknar detaljer.
Efter mitt byte gick jag från 52,2dB till 38.8dB dock vart det hela ca 2C varmare från 45C till 47C dvs försumbart.

Detta behöver du

2st Noctua NF-A4x20 (Finns 4st fläktplatser så går att använda 4st fläktar om man vill)
Länk: https://www.prisjakt.nu/produkt.php?p=4366602
5mm borr samt borrmaskin
Tex https://www.jula.se/catalog/verktyg-och-maskiner/elverktyg-oc...

Så här gör du

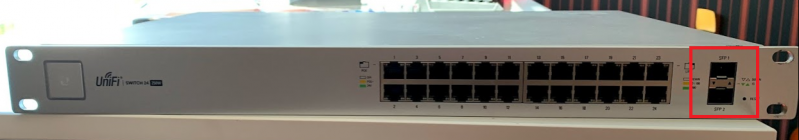

1. Ta bort de 2 främre sfp "gummiskydden"

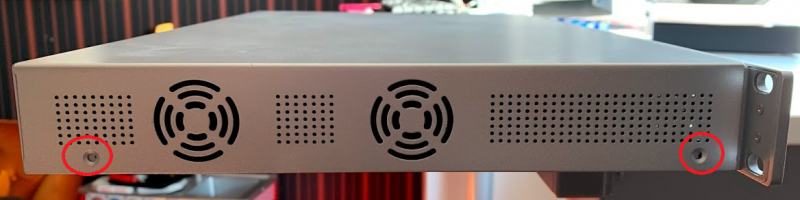

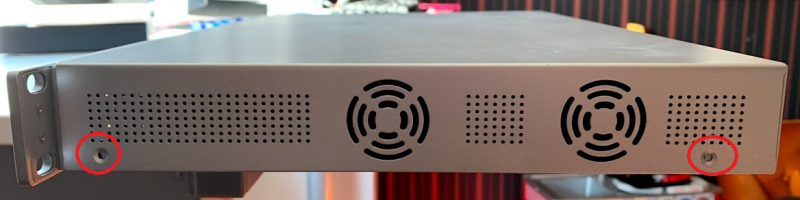

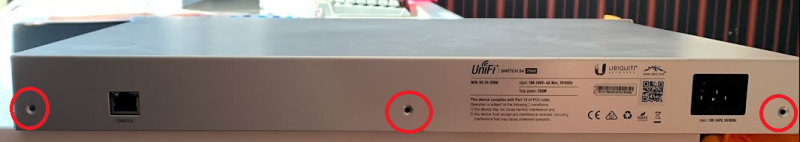

2. Skruva loss totalt 7st skruvar, 2st på kortsidorna, 3st på baksidan

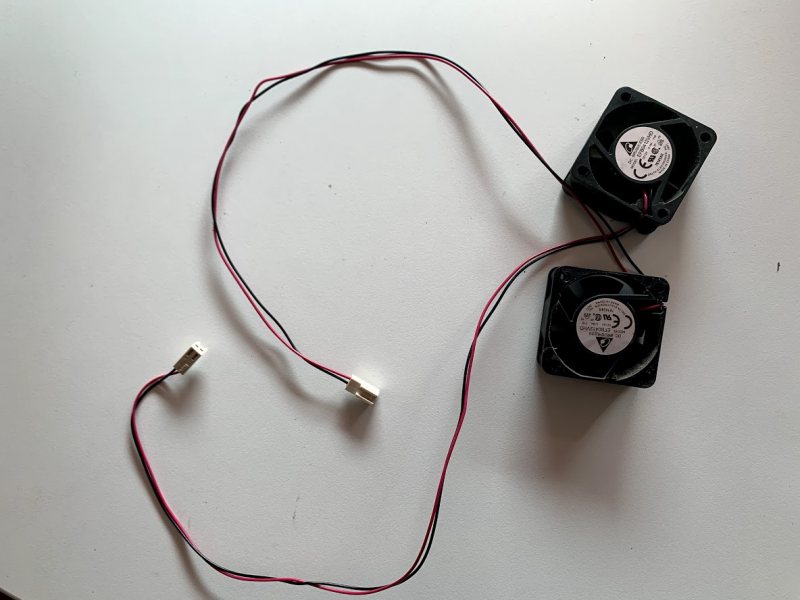

3. Skruva bort originalfläktarna och koppla lossa de från "moderkortet"

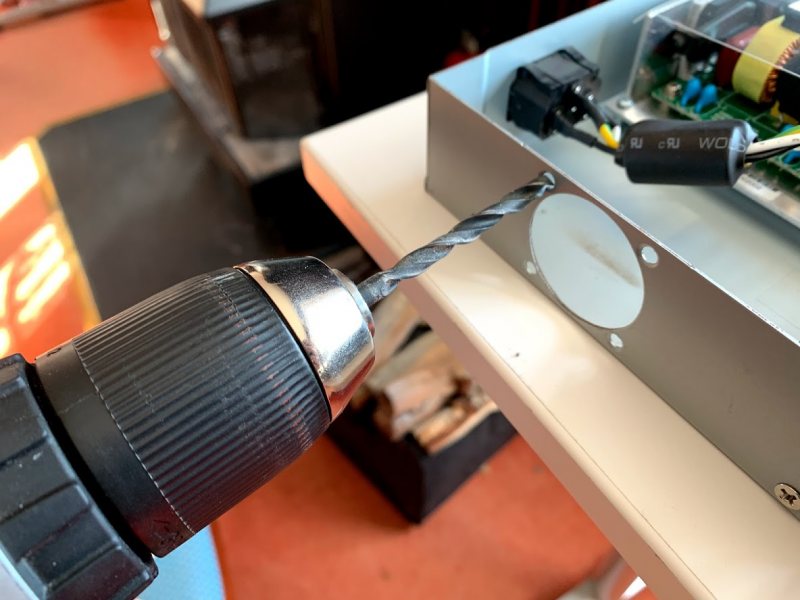

4. Nu borrar du upp fläkthålen där originalfläktarna satt med 5mm borr. Var försiktig originalhålen är ca 4mm så inte mycket arbete krävs.

5. Rengör noga efter borrningen så ev metallspån inte finns kvar i chassit.

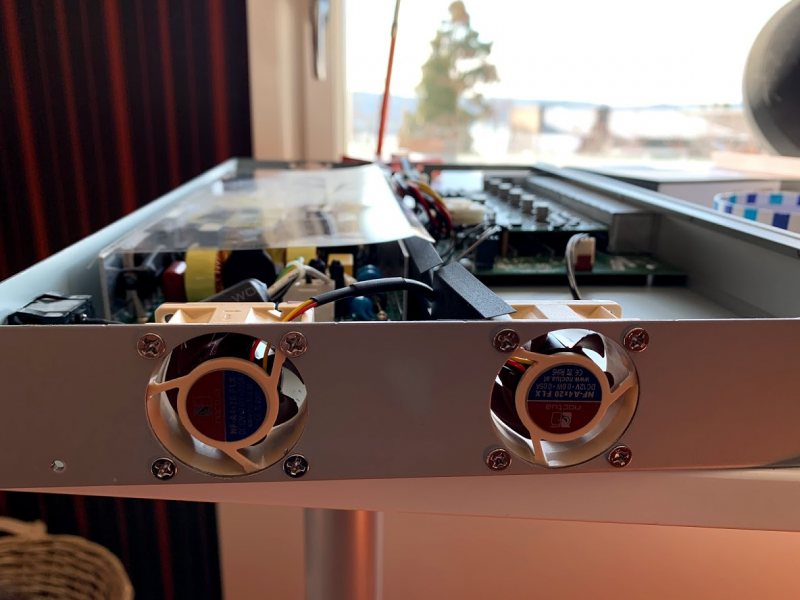

6. Skruva fast de nya Noctua fläktarna med Noctualoggan utåt med de medföljande skruvarna.

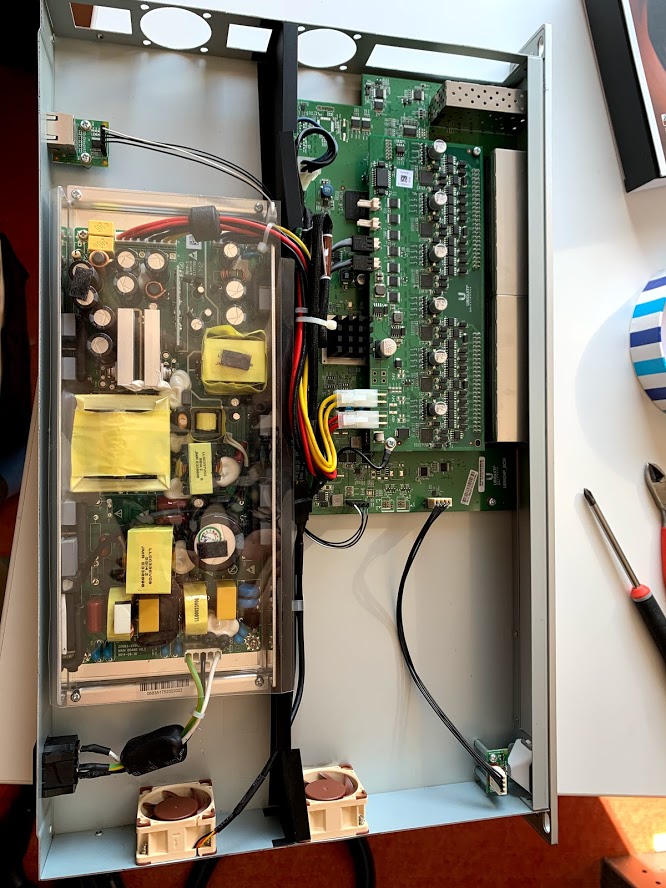

7. Använd de medföljande förlängningskablarna och dra kablarna likt originalinstallationen och använd små buntband

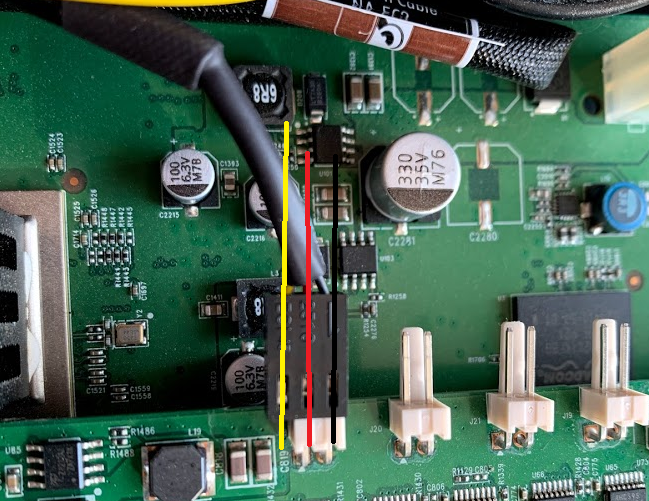

8. Koppla in fläktarna. Originalfläktarna är 2-pin noctua fläktarna är 3-pin men det går ändå.
Se till så den röda och svarta kabel kopplas in. Dvs den gula kabeln ska inte anslutas.

9. Starta switchen utan kåpan och se så fläktarna snurrar, kan ta någon minut innan de snurrar så ingen panik.

10. Skruva ihop allt igen och var försiktig så att inget kläms, kan vara trixit att få på kåpan så ha tålamod.

Tada du är klar!

Tar inget ansvar om något går fel då detta fungerade för mig, finns säkert mycket att tillägga och göra annorlunda men det fungerade för mig.

/Rob

Permalänk
Medlem

Hur får man av kåpan? Sitter som berget😅

Permalänk
Medlem

Bra guide. Det som alltid irriterar mig är att man ofta struntar i kylningen. Jag kan inte förstå varför man åtminstone inte lämnar plats för ytterligare montering av fläktar för den som vill installera flera än de medföljande installerade fläktarna. Ska man använda prylar i utrymmen där ljud är ett problem så är det alltid bra med flera fläktar som har lägre RPM och då skapar mindre ljud men flyttar lika mycket luft. Det är mindre störande med susande luftljud än jobbiga fläktar som skriker och går på superhög RPM.

Tänk om det fanns 4st extra utstansade hål i plåten färdiga för att montera dit fläktar, då hade det varit enkelt att byta ut och ändra som man vill.

En sak som saknas i guiden är att man kan behöva anpassa tre eller fyra pinnars kontakten till fläkten beroende på vilken anslutning som ska användas, men det är enkelt använda kniv för att skära bort plast från kontakten om det behövs.
