Cooler Master Masterbox NR200P – ett genomtänkt Mini ITX-chassi

Vart tänkte du sätta grafikkortet då?

Med plåtsidan. Då får man ganska exakt 158 mm, det vill säga om man är bekväm med att kylaren ligger mot meshgallret.

Attans, får börja kolla efter något annat då!
En till fråga bara då, hur mycket utrymme är det mellan bakre m2 plats och gallret?

På baksidan av moderkortet?

Ja exakt

Tadaa!

Utrymmet mellan buren och grafikkortet är 32 mm, så det går in en 3,5"-hårddisk i den konfigurationen.
EDIT: Med utstickande backplate på grafikkortet ihop med originalfästena med gummibussningar för hårddisken blir det tajt att få in en hårddisk med stående grafikkort.

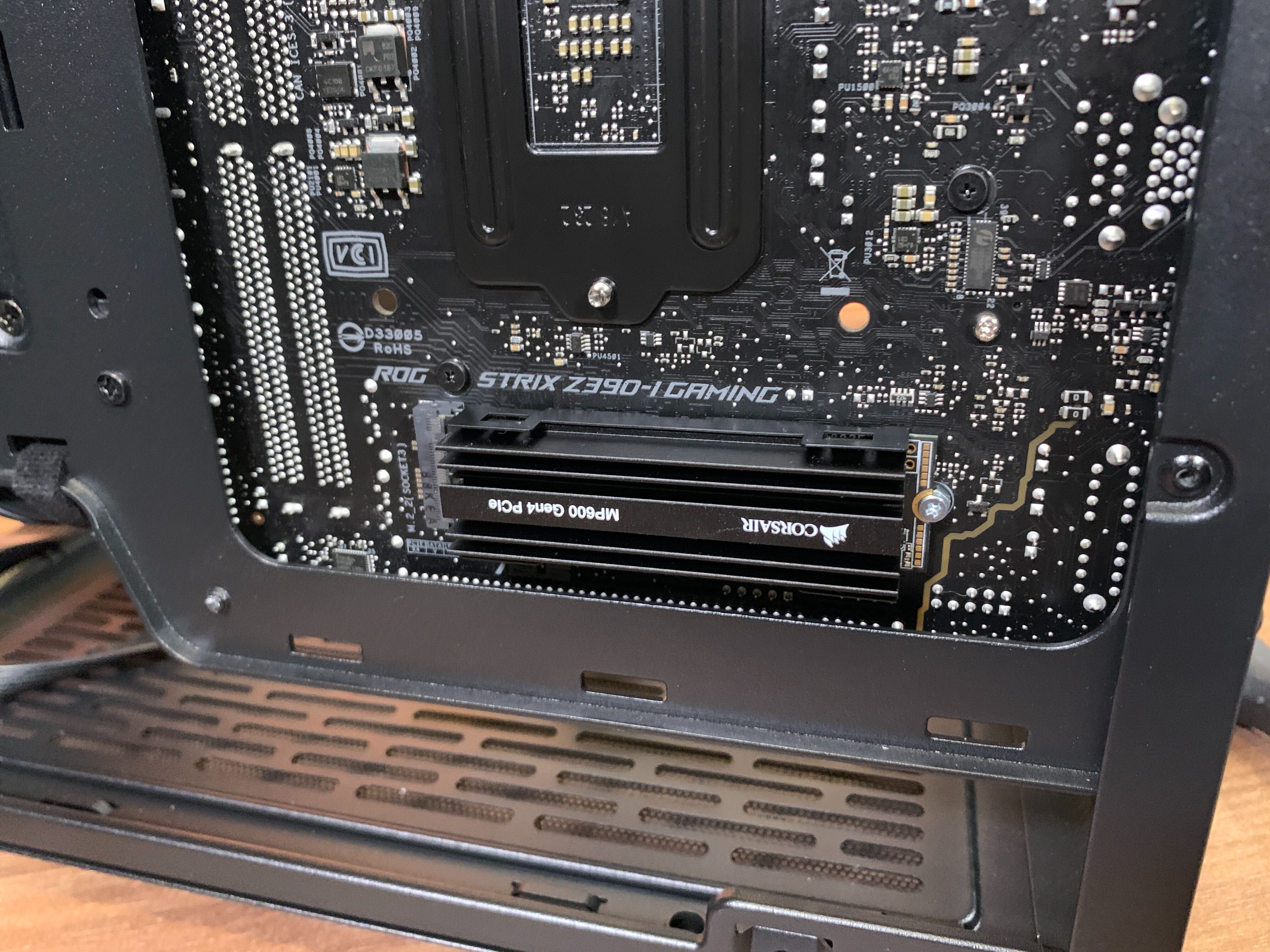

Mätt från kretskortet på M.2-enheten till sidopanelen är det cirka 14 mm på baksidan.

Som referens klämde jag in Corsairs MP600, vilket är en av de tjockare M.2-enheterna på marknaden om man använder den förmonterade kylflänsen. Denna går in med någon millimeters marginal till sidopanelen.

Perfekt, tackar, då borde jag kunna klämma in en m2 -> pcie adapter för att kunna koppla in vive wireless också!

I botten? Cpu-kylarens fläktar kan man, på vissa modeller, slotta så de blåser uppåt - tänkte jag. Coolt att en så stor gick in dock

Jag menar bara att den kylaren om den roteras 90 grader troligen blockerar slotten som grafikkortet ska sitta i

Fantastiskt, stort tack! Det ju inte helt vrickat ut, även om t.ex. Ghost S1 skulle se aningen smidigare ut Jag tror att det blir antingen NR200 eller SGPC K77 v2, men får se vilken!

Tror ingen hunnit tipsa om Optimum Tech än?

@upaflsh: Såg den igår, gillar hans build, hade kopierat om jag orkat lägga 1500kr på en pump/res-kombo ^^

Tänker du att man har fläkten bak som insug?

Riktigt häftigt bygge!

@JonasT har ni inte monterat radiatorn felaktigt? Tänker på videoklippet från Gamer Nexus där han förklarar hur man skall och inte skall montera AiO kylare

Insug i taket gissar jag?

Från hans inlägg i den andra tråden

"120 mm Noctua NF-A12x15 PWM chromax.black.swap top mounted - Exhaust
120 mm 650-1800RPM PWM (SickleFlow) top mounted - Exhaust"

Ahh! Såg det nu, men nätagget suger ju in från andra sidan, så det kanske är logiskt?

Maffigt!

Får du på sidopanelen? Den kylaren är väl högre?

Edit: nevermind, såg resten av ditt galleri!

Samma här. Har ett Jonsbo U3 i källaren som jag tänkt modda fläktplatser mm på, men har så mycket jobb med huset att jag inte ser när jag skulle få tid. Detta kostar ju mer, men det blir inget merjobb.

Flyttade in min dator i NR200P nu på kvällen, i stort riktigt nöjd än så länge.

Bäst är nog att dra 8-/24-pinskablarna riktigt ordentligt och binda tight innan man monterar mobo om man har styvt kablage, särskilt om man har en stor luftkylare osv. redan monterad som i mitt fall. Jag kör precis som i recensionen första generationen Corsair SF450 och det var knepigt att få till det, är fortfarande inte nöjd med utrymmet till grafikkortet så blir nog att göra om vid tillfälle.

Gillar verkligen deras snabbfästen och även på vissa ställen där det är skruv så finns det flera smarta lösningar med få skruvar + hakar istället för att bara ha en massa skruvar överallt.
Det var även trevligt att de hade en liten sko att trä omkring frontpanelens kontakter, slapp jag köra med min nödlösning med hård virad tejp som i tidigare bygge för att undvika att de individuella kontakterna flyger åt alla håll. Detta eller varianten med en "adapter" till mobot där man kan sätta fast alla kontakter borde varit standard i 20 år (i brist på allmän standard och en enkel kontakt dvs).

Får kika på det när det blir ny dragning, tyvärr visade det sig att en av fläktarna som medföljde till min låda var kass så blir väl i värsta fall en RMA på hela rasket... >_<
