Bildbevis - så här ser min Caterpillarrekommendation ut.

Till er som tvivlat att det får plats och funkar;

Nexus Caterpillar, framifrån;

Eftersom det varit så mycket snack om att min rekommendation angående Caterpillar och SLI'ade kort inte skulle fungera något vidare inhandlade jag mig min egen lilla låda från Inet för att se hur det faktiskt ser ut.

Jag kan skriva min slutsats redan här, chassit slukar utan större problem väldigt mycket komponenter utan att det stör kylningen så länge man gör en vettig kabeldragning. Fyra nackdelar har slagit mig under tiden jag byggde datorn.

1. Nätagget sitter trångt mot hårddiskburen, så det ska nog helst monteras innan moderkortet kommer på plats så man får mer space. Däremot sitter det underbart för att få bra kabeldragning.

2. Hårddiskburens placering är mycket väl genomtänkt för att ge bra kylning, men eftersom de skruvas mot botten av chassit kan det vara svårt att komplettera med fler utan att välta chassit. Högljudda hårddiskar är heller inte att rekommendera, då dessa platser inte är dämpade.

3. Det övre grafikkortet hamnar väldigt nära (<1 cm) ljudisoleringen i taket. Detta ser värre ut än det är, eftersom ljudisoleringen är ojämn släpper den faktiskt in luft. Däremot måste man vara försiktig med var man drar eventuella USB- och ljudkablar till fronten så dessa inte hamnar ivägen eller i fläkten.

4. Vänstra sidan på chassit går inte att öppna. Dels är det fastnitat, dels är det fastlött, och dels är det ihopklistrat med tak och golv med bitumen. Det gör att vänstra sidan på 5.25"-platserna är onåbara, så DVD etc fästs bara på höger sida och hålls på plats genom en fjädrande plåtbit på vänster sida... dvs DVDn blir inte speciellt tyst.

Sen är snabbfästena för PCI-kort bara ivägen för grafikkort som tar dubbla PCI-platser, men de går att fälla bort och använda skruvar istället.

I övrigt är slutprodukten väldigt tyst för att vara en SLI-rigg, med det enda hörbara oljudet hårddiskknattret. I load spinner förstås grafikkorten upp, men eftersom man monterar spegelvänt (luckan åt höger, inte vänster) fortplantas det ljudet väldigt dåligt mot användaren.

Nyuppackad och nyöppnad ser den ut så här - märk väl att chassit är upp och ner för moderkortsmontering.

De två grafikkort som ska in, ett Gainward och ett Asus GTX260, båda med plastlådekylaren.

Snabbkontakten man får med från Asus är alltid bra att ha, och chassits kablage är bra uppmärkt. (dålig skärpa då kameran fokuserade på bakgrunden...)

Moderkort, processor och minne...

Monterat.

Ett Zalman HP 600W...

Och allt monterat.

Bättre bild;
http://i168.photobucket.com/albums/u196/zcenicx/caterpillar08...

*EDIT*

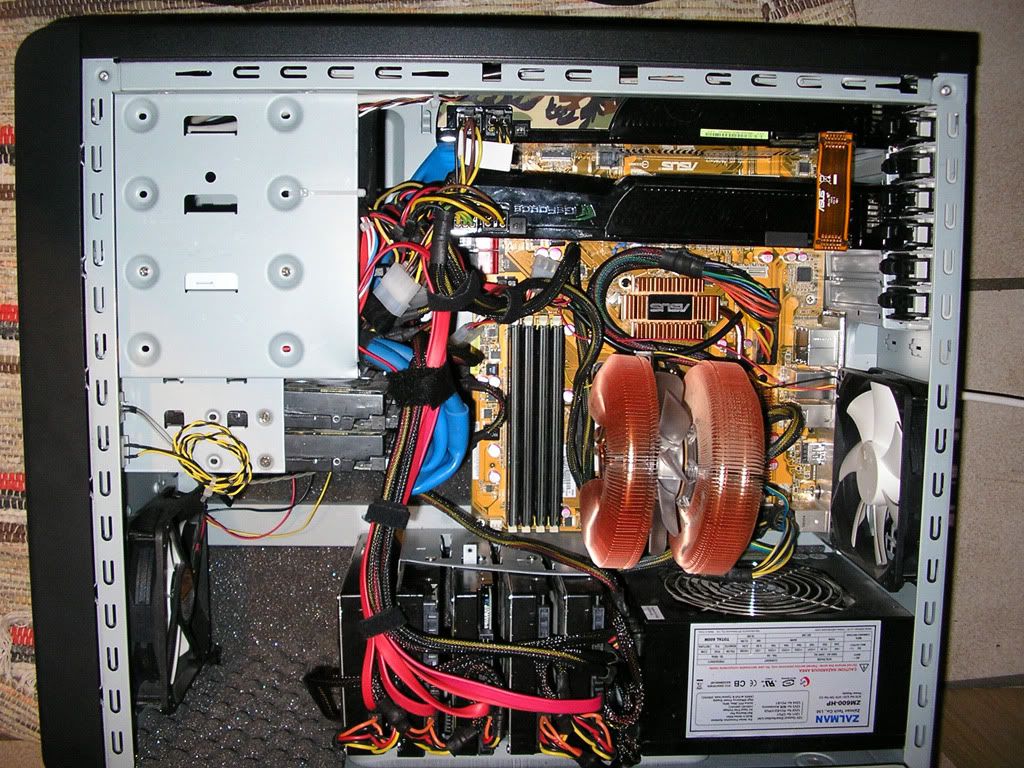

Tillsnyggad kabeldragning:
http://i168.photobucket.com/albums/u196/zcenicx/caterpillar10...

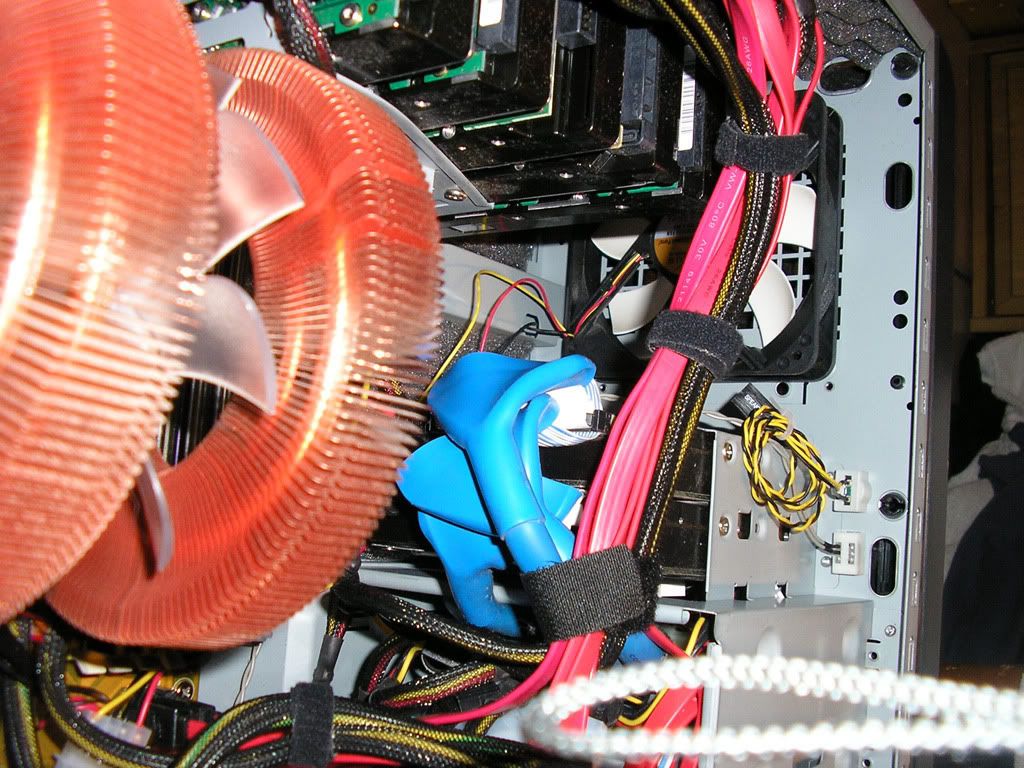

Frontkanalen ser ut så här:
http://i168.photobucket.com/albums/u196/zcenicx/caterpillar11...

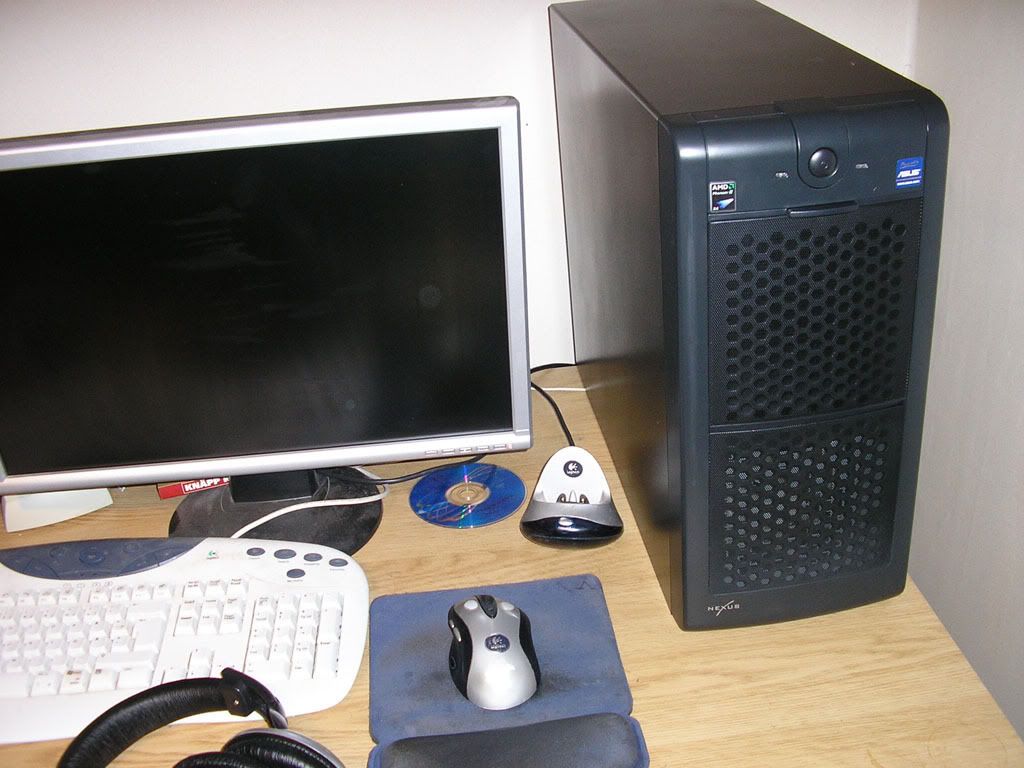

Och chassit på plats.
http://i168.photobucket.com/albums/u196/zcenicx/caterpillar10...

Nej, men för att tjejen tröttnat på sitt Antec med SLI... hon fick inte plats med sina hårddiskar längre
Hon får köra mitt gamla chassi då hon har större behov av fulltower än jag har, och jag tröttnade på att bära 28kg stål när man ska på LAN och liknande.

Jag har inte problemet med varmluft från grafikkortet i och med att det är slutna kylare som dumpar ut luften, och hittills har jag inte uppmätt högre temperaturer än 82c på det övre kortet ens i OCCT burn.

Det hjälper också att fronten på chassit är genomsläpplig hela vägen, så du får in en hel del luft även mellan hårddiskar och DVD.

Umm... just nu 30/32, men jag kör Hybrid SLI också... med en RPM på fläktarna på 39 respektive 42 RPM enligt NTune

Med korten igång (mätt efter 10 minuter)
Övre: Idle: 53c (30% fan), Load: 76c (70% fan), Burn: 82c (85% fan)
Undre: Idle: 48c (40% fan), Load: 73c (70% fan), Burn: 79c (90% fan)

Korten är olika ställda, Asuskortet är det undre och har aggressivare fläktar då det är ett TOP-kort. Gainwardkortet är snällare ställt trots att det också är kraftigt fabriksklockat.

Det är inte så grått som det ser ut på bilden, jag får skylla på blixten på kameran som slår igenom rätt mycket.
Det är svart, inte grått, och man ser faktiskt inte igenom meshen i fronten heller om man inte har mycket ljus runtomkring.

Hur mycket låter det?
Beror på, faktiskt. I idle låter den då inte mycket, och då har jag flyttat upp den från golvet till skrivbordet bredvid min högra skärm, som synes i sista bilden ovan. På golvet hördes den inte alls.

Det som hörs mest över huvud taget är fläkten i fronten, och en Nexus Real Silent i PWM-läge vet vi alla inte låter särskilt mycket.

Däremot kan jag rekommendera att man även köper en Nexus DiskTwin om man ska köra högljudda hårddiskar, typ Raptor eller WD Black. Allt annat än tysta diskar i hårddiskstället i botten är otänkbart, däremot funkar det väl i det i fronten, men är inte särskilt tyst.

I load är den väldigt snäll, det är grafikkorten som börjar låta men den dämpar förvånandsvärt bra eftersom sidan mot dig är helt sluten. Ställer man den däremot på vänster sida om användaren hörs det mycket mer, men fortfarande inte mer än ett odämpat chassi.

Jag kan också säga att det här chassit är betydligt tystare än Hush, har min server sitter i ett sånt och det låter mer trots att den här datorn är betydligt kraftigare (och som synes, nästan knökfull).

Ett par saker jag inhandlat för att få det ännu bättre;

2m kardborrband på Biltema för kabeldragningen: 39,90
Buntband, också på Biltema: 19,90
1x1,5mm silikonlist (10m) för vibrationsdämpning av den öppningsbara högersidan och skarven nätagg/chassi: 49,90:- på Byggmax, går åt ca 2m.

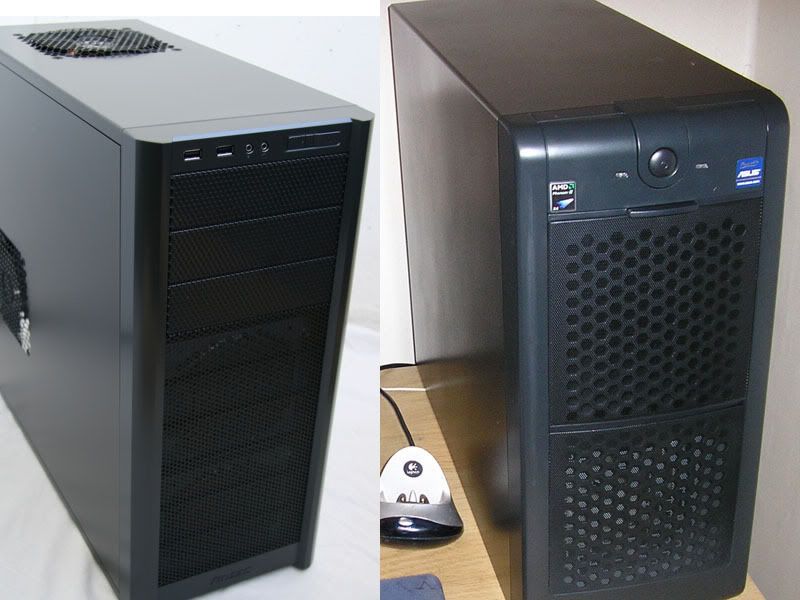

Umm.... Du jämför alltså Antec 300 (imho det mest högljudda chassit på marknaden btw) med heldämpade Caterpillar?

Sen är det skit samma om kabeldragningen "ser vacker ut" om den är bra gjord för ventilationen och funktionell - bara en idiot skulle sätta plexi på ett dämpat chassi ändå.

Mja, nej, inte direkt. Däremot kan du inte köra med en fullång DVD längst upp.

Eftersom datorn är upp-och-nervänd blockerar den grafikkortens luftväg om den sitter där.

Mjo, men kan du öppna andra sidan också så är ju inte ljuddämpningen sluten, och kommer därför att vara rätt värdelös, så... tradeoff.

Men tänk dig minen på killen bredvid som sitter och varvar sin fina bil när den sönderrostade Forden drar iväg vid rödljuset!

Jag gjorde faktiskt en mindre modifikation av chassit nu, för att se om jag kunde få ner load temps på övre kortet på något enkelt sätt.

Som jag sa tidigare kan man inte sätta DVD-läsaren längst upp, eftersom den blockerar luftflödet till grafikkorten. Med läsaren i andra slotten från utsidan räknat fanns det däremot gott om plats ovanför för att sätta dit två 80mm Papst-fläktar jag haft liggandes ett tag.

Sagt och gjort, dit med en remsa självhäftande kardborrband ovanpå läsaren, och dit med fläktarna. En liten bit silikon mellan fläktarna för att förhindra oljud, och stabilisering med en gummisnodd mot vardera sida. Enkelt, snabbt och väldigt effektivt.

Jag passade även på att hyvla bort topparna på dämpmattan precis ovanför fläkten på övre grafikkortet för att få bättre sugmöjlighet, och borrade lite hål i den översta 5,25"-täckplattan.

Tio minuters jobb - nästan tio grader lägre load temp på båda grafikkorten i normal fabriksklockning (650/1350/2300).
Ö - 74c
U - 72c

Fick även ner idle temps på båda till runt 45c.

Det funkar, dock hyvlade jag bara en yta motsvarande ca 10x10cm.

Hehe, amen broder. Däremot avskyr jag att behöva lyssna på burken...

...vilket förklarar mitt extrema ogillande för Antec Three Hundred

Det är rätt stor skillnad stock, men oavsett chassi blir det varmare när du dämpar det eftersom ljuddämpning och värmeisolering är samma sak.

Med den moddning jag gjorde, skalning av topplagret och med fläktarna uppepå DVD-läsaren, håller det bra temperaturer på båda grafikkorten, och till skillnad från Clodius blockerar de inga hårddiskplatser heller.
Det låter en aning mer, eftersom jag öppnade fronten mer med tre 30mm hål i 5,25"-plattan, men det kan jag leva med. Hålen syns inte bakom meshen ändå.

Vad gör det för skillnad i ett slutet och ogenomskinligt chassi?
