Gigabyte GA-EG45M-DS2H
Egenskap | Värde |
---|---|
Styrkretsar | Intel G45 Chipset/Intel ICH10R |
Storlek | 24,4 cm x 24,4 cm (Micro ATX) |
Revision | 1 |
BIOS-version | F3d |
V-Core | 0,50000–1,60000 V |
V-DIMM | 1,800–2,500 V |
Sydbryggan | 1,00–1,400 V |
Minnesplatser | 4 st. (upp till 16 GB DDR2-minne) |
Minnesinställningar | 667 till 1066 MHz |
PCI-E-portar | 1 x 16 kanaler (dock endast 4x), 1 x 1 kanaler |
PCI-portar | 2 st. |
VGA | Intel GMA X4500HD |
IDE (PATA) | 1 st. |
SATA | 5 st. portar SATA-300, 1 st. eSATA |
RAID (SATA) | RAID 0, 1, 5 och 10 |
USB 2.0 | 6 st. anslutningar (upp till 12 med konsoler) |
Nätverk | 1 st. gigabit-LAN via Realtek 8111C |
Ljud | 7.1 HD-ljud via Realtek ALC889A |
Fläktanslutningar | 1 st. (exklusive CPU-fläkt) |
Cirkapris vid testtillfälle | 1 150 kronor inkl. moms |
Lägsta dagspris | inkl. moms |

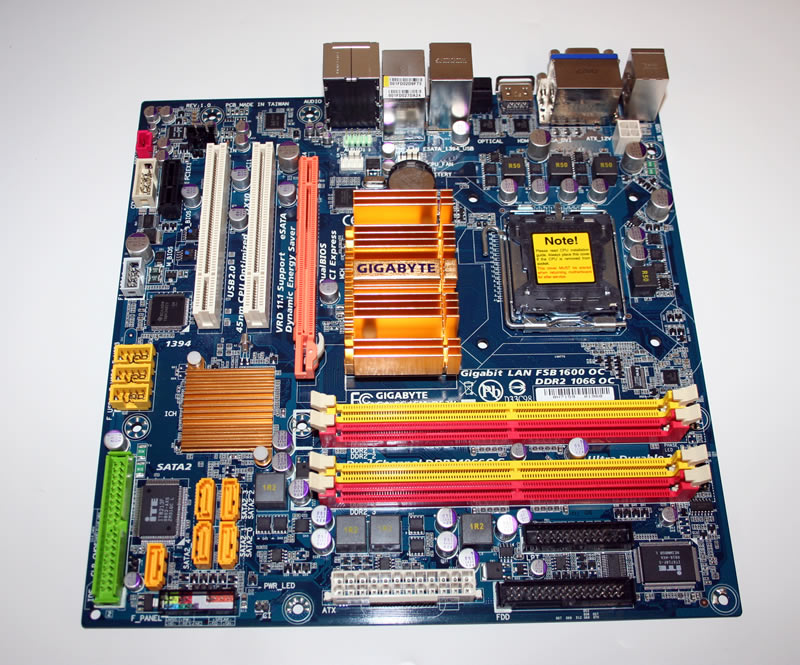

Gigabyte GA-EG45M-DS2H är ett moderkort av mikro-ATX-typ. Det innebär att det passar bra även i mindre lådor. Layoutmässigt finns det inte mycket att anmärka på utan Gigabyte har sett till att placera de flesta kontakterna längs kanten på moderkortet vilket förenklar kabeldragningen i chassit.
En klar brist på moderkortet är att det bara finns en extra fläktkontakt utöver kontakten för processorfläkten.
Både nord- och sydbryggan är passivt kylda. Medan sydbryggan får hålla tillgodo med en liten kylfläns har Gigabyte satt en ordentlig kylfläns på nordbryggan. Den sitter relativt nära processorsockeln men det bör inte vara något problem även med större processorkylare.
Anslutningar på I/O-panelen:
1 st. PS/2-port för tangentbord och mus
6 st. USB 2.0
1 st. VGA-kontakt
1 st. DVI-D-kontakt
1 st. HDMI-kontakt
1 st. LAN-kontakter
6 st. ljud-kontakter
1 st. Firewire 400-kontakt
1 st. eSATA-kontakter
1 st. S/PDIF-utgångar (optisk)
Även om detta är ett litet moderkort, har Gigabyte sett till att fylla I/O-panelen med så många kontakter som möjligt. En intressant detalj är att GA-EG45M-DS2H endast kommer med en PS/2-port så att man nu får välja mellan att använda mus eller tangentbord om man mot förmodan vill utnyttja denna kontakt. I och med att en av PS/2-portarna är borta innebär det att Gigabyte inte bara har kunna sätta hela 6 stycken USB 2.0-kontakter på I/O-panelen utan även en Firewire- och en eSATA-kontakt.
Det går att använda sig av såväl HDMI som DVI-D på samma gång, men till skillnad från till exempel AMD:s 780G så går det inte att kombinera den integrerade grafikkretsen med ett externt kort så man kan använda fyra skärmar samtidigt.

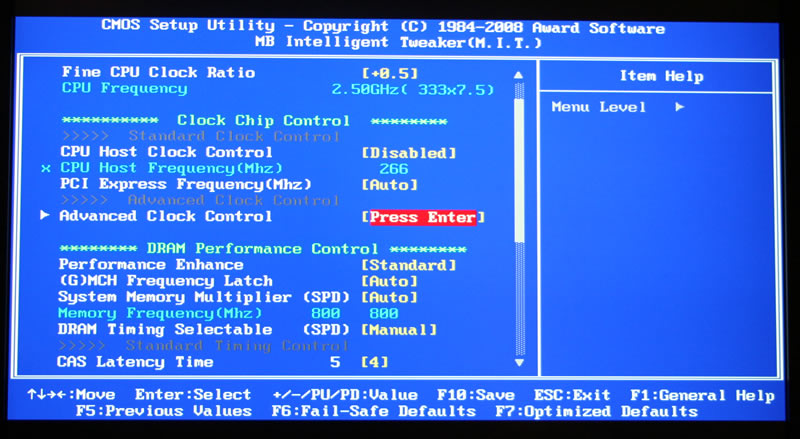

BIOS
Gigabyte GA-EG45M-DS2H har samma typ av BIOS vi är vana vid från andra Gigabyte-kort och precis som hos andra Gigabyte-kort krävs det att man trycker Ctrl+F1 för att öppna upp alla avancerade inställningsmöjligheter.
