Egenskap | Värde |
|---|---|
Styrkretsar | Intel X48 (nordbrygga) och ICH9R (sydbrygga) |
Storlek | 305 x 244 mm (atx) |
Revision | 2.00G |
BIOS | 0123 |
Vcore | 0,85–2,10 V |
PLL-spänning | 1,50–2,78 V |
Vdimm | 1,50–2,78 V |
Nordbryggan | 1,25–2,21 V |
FSB-spänning | 1,20–1,50 V (1,10 - 1,50 V med 45 nm-processorer) |
Sydbryggan | 1,05–1,25 V |
Minnesplatser | 4 st. upp till 8 GB DDR3-minne |
Minnesinställningar | 800 till 1600 MHz med 1600 FSB-processor (XMP upp till 2000 MHz genom överklockning) |
PCI-E-portar | 3 x 16 kanaler (ena har 4 kanalers bandbredd) / 2 x 1 kanaler |
PCI-portar | 2 st. |
Bussinställningar | 200–800 MHz |
IDE (PATA) | 1 st. via Jmicron JMB363 |
SATA | 6 st. portar SATA 300 via ICH9R, 2 st. ESATA 300 via Jmicron JMB363 |
RAID (SATA) | RAID 0, 1, 5 och 10 via ICH9R |
USB 2.0 | 6 st. anslutningar via ICH9R (upp till 10 med konsoler) |
IEEE 1394 | 1 st. anslutning Firewire 400 (upp till 2 med konsol) |
Trådlöst nätverk | 2 st. wifi via Ralink RT270F 802.11 (Draft-n)[/. |
Nätverk | 1 st. gigabit-lan via Marvell 88E8056 pcie |
Nätverk | 1 st. gigabit-lan via Realtek RTL8110SC pci |
Ljud | ADI AD1988B |
Cirkapris: | 3100 kronor |
När det gäller komponenter är kortet utrustat exakt som P5E3 Deluxe, det är bara nordbryggan som är annorlunda (X48). Vi kan dock se att inställningsmöjligheterna i BIOS har förbättrats en hel del. En annan fördel är att med 45-nanometersprocessorer kan man använda halva multiplar (0,5) ända från 6,5 och uppåt.
Två byglar på moderkortet måste ändras för att man skall få möjlighet att använda de högsta spänningsinställningarna i BIOS (för två egenskaper). Man måste dock vara försiktig och vi rekommenderar att man nollställer spänningarna (ställ dem på auto) innan man flyttar några byglar. Skulle man använda en spänning på 1,7 V till processorn, ändras detta till 2,1 V om man flyttar ena bygeln (den för vcore).
För tillfället finns inte kortet tillgängligt men är listat hos en del datorbutiker till ett högt pris. Förhoppningsvis sjunker priset när butikerna börjar få in kortet.
Anslutningar på I/O-panelen:
1 st. PS/2-port för tangentbord
6 st. USB 2.0
1 st. Firewire 400-anslutning
2 st. LAN-kontakter
6 st. ljud-kontakter
2 st. S/PDIF-utgångar (koaxial och optisk)
2 st. externa SATA-kontakter (esata)
2 st. antennuttag för trådlös nätverksanslutning (antenner medföljer)
Asus har valt bort PS/2-porten som många tillverkare fortfarande har för möss, vilket gör att det är USB-anslutning som gäller.
Moderkortet är mycket välutrustat och det som främst utmärker kortet är de trådlösa nätverksanslutningarna (utkast-n).
De två blåfärgade PCI-E 2.0-portarna har båda full bandbredd (16 kanaler), medan den svarta (fysiskt 16 kanaler) använder fyra PCI-E-kanaler från sydbryggan. Ifall man använder två ATI-kort i Crossfire-läge bör man få optimal prestanda och den svarta är främst tänkt till ett fysikkort.
I övrigt har man två PCI-E- och två PCI-platser för expansionskort.

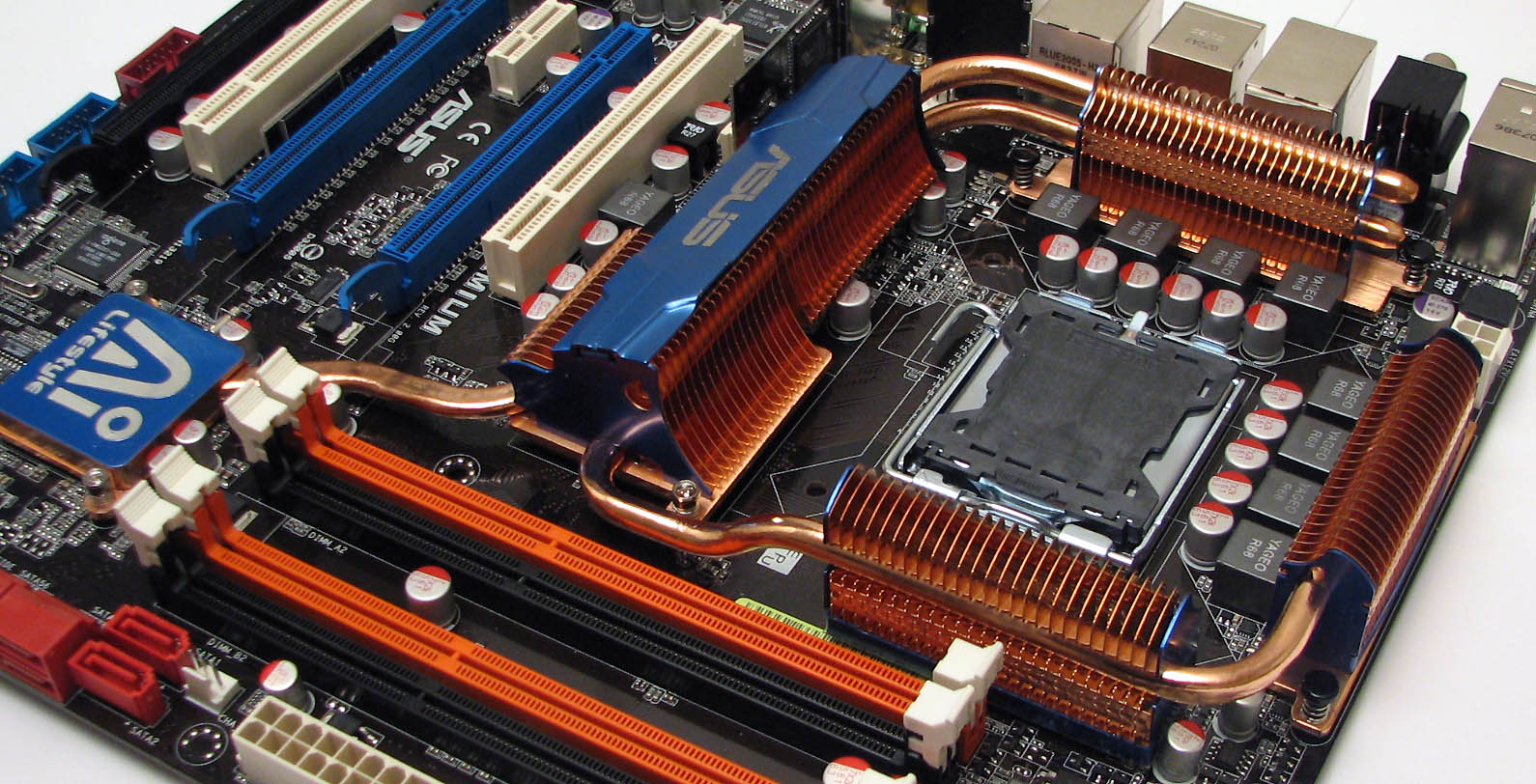

Även om det ser trångt ut kring processorsockeln borde det inte vara något problem. Kylflänsarna är nämligen låga och de flesta kylare bör därför gå att montera utan några problem.
Temperaturen på kylflänsarna blev som mest lite drygt 50 grader när vi överklockade QX6700.
Nedanför de färgkodade minnesplatserna finner vi en ATX- och en FDD-kontakt.
PATA- och fyra av SATA-kontakterna är vinklade utåt, vilket gör att dessa inte riskerar att blockeras av grafik- eller expansionskort. Två SATA-anslutningar är placerade lite annorlunda, men samtidigt finns det inte mycket som kan blockera dem (de ligger i linje med ena PCI-platsen).
Det finns inga start- eller omstartsknappar på detta kort, vilket är ett tecken på att entusiaster/överklockare inte är huvudmålgruppen. Den största skillnaden vi kunde se, jämfört med X38-modellen, var dock förbättrade inställningsmöjligheter för just överklockning.
