Jetway NC81-LF

Vid en första anblick ser det ut som om Jetway har lyckats klämma in väldigt mycket på en liten yta. Moderkortet är kompakt men det känns ändå inte trångt mellan komponenterna utan tillverkaren har lyckats utnyttja all tillgänglig plats väldigt bra.

Anslutningar på I/O-panelen:

• VGA, DVI-D och HDMI

• 4 st. USB 2.0

• 2 st. LAN-kontakter

• 3 st. ljudkontakter, varav en som även fungerar som koaxial S/PDIF-utgång

• 2 st. eSATA-kontakter

Det faktum att moderkortet är av ITX-format betyder det inte att vi behöver sakna utgångar på I/O-panelen. Jetway har till och med satt två stycken nätverkskontakter med stöd för överföringshastigheter upp till 1 Gbit/s på moderkortet, något som endast ett fåtal kommer att ha nytta av. Vi får få ljudutgångar och vid en första anblick ser det ut som om Jetway har skippat S/PDIF-utgångar men det visar sig att en av de tre ljudkontakterna även fungerar som S/PDIF-utgång.

En kompromiss som direkt är uppenbar är att moderkortet inte använder sig av normalt DDR2-minne utan istället kräver SO-DIMM DDR2-minne, alltså den typ av minneskretsar som används i bärbara datorer. Som tur är har priset på dessa sjunkit ordentligt och det är nu möjligt att få tag i 2 GB för så lite som 200–300 kronor. Dessa kretsar finns tillgängliga i hastigheter upp till 800 MHz (1066 MHz är på gång) men majoriteten av de billiga kretsarna har hastigheten 667 MHz. Faktum är att när vi gick ut för att köpa lite minne inför denna recension, kunde vi bara hitta 667 MHz-minne och inget 800 MHz-minne alls i lager.

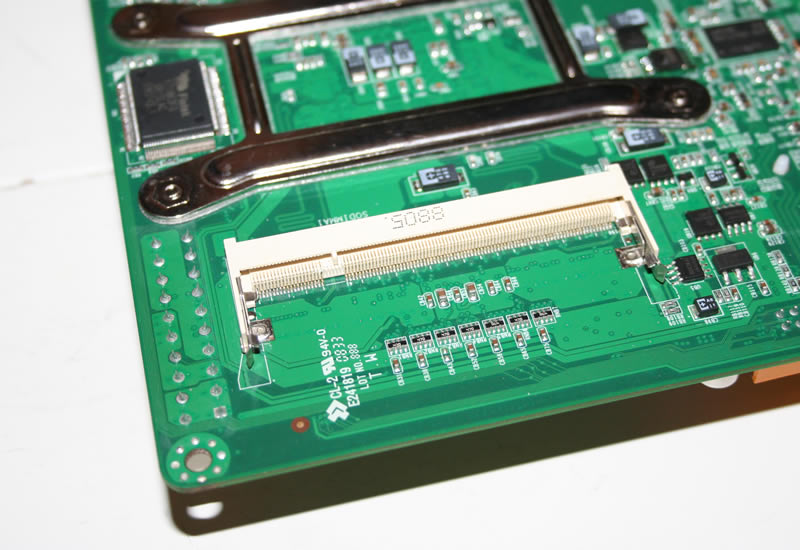

Eftersom SO-DIMM-kretsar-sätts in liggande i sin sockel finns det bara plats för en minnesplats på ovansidan av moderkortet. Vänder man på moderkortet hittar man dock en andra minnesplats. Hur smidigt det är att ha minnet på undersidan kan diskuteras eftersom det innebär att en användare måste ta ut moderkortet för att byta ut det minnet. Med minnet på undersidan är det också extra viktigt att alla distanser används för så att minnet inte kommer åt chassiet moderkortet är installerat i.

Trots sin ringa storlek erbjuder NC81-LF fyra stycken SATA-kontakter och en IDE-kontakt. Förutom dessa SATA-kontakter hittar vi även två stycken eSATA-kontakter på I/O-panelen.

Kylningen av syd- och nordbrygga sköts av en stor kylfläns. Den sitter relativt nära processorn men så länge processorfläkten inte sticker ut alltför mycket åt någon sida är det ingen större risk att kylflänsen stör.

Jetway har valt att låta bli att märka upp vad de olika kontakterna gör på moderkortet. Det gör inte så mycket för exempelvis USB-kontakter men det är lite träligt att behöva dra fram manualen bara för att man ska koppla upp moderkortet till chassit. Förutom USB-kontakterna finns det även en kontakt för ett trådlöst nätverkskort. Vad vi saknar är bland annat interna Firewire-kontakter. Vill man ha Firewire-stöd måste man alltså använda sig av den enda PCI-platsen och sätta in ett Firewire-kort.

BIOS

Vi känner oss lite kluvna när vi ska tycka till om BIOS på Jetway NC81-LF. Precis som på Jetway HA07 finns det många avancerade inställningar som vi knappt vet vad de gör. Vad innebär till exempel "Gen2 High Speed Mode" för "GFX Port1" och är den inställningen ens tillämpbar på detta lilla moderkort som saknar PCI-E-kontakt? Å andra sidan saknas de mest elementära möjligheter till att överklocka processorn då vi varken kan ändra på FSB eller spänningen för processorn. Detta moderkort är helt enkelt inte tänkt för överklockaren.
