Till denna test har vi fått möjlighet att låna en programmerbar konstlast speciellt utformad för ATX- och EPS-nätdelar, TechRed TR-368. Tack vare dess sex separata lastkanaler ger den oss möjlighet att på ett smidigt sätt belasta nätdelarna precis så vi själva vill, och kontrollera om de verkligen håller vad de lovar.
För att få rättvisa och jämförbara testresultat har tre gemensamma laster som varje nätdel testades på valts; 100, 300 och 500 W. Hur lasterna ska fördelas mellan spänningarna för att på bästa sätt simulera en modern dator är inte helt lätt att bestämma. Vi valde att utgå från de senaste rekommendationerna i ATX- och EPS-standarderna, samtidigt som vi försökt hålla oss inom samtliga deltagares egna specifikationer. Resultatet ser du i bild- och tabellform här under.
Mållast | 12V1 | 12V2 | 5V | 3,3V | -12V | 5VSB |
|---|---|---|---|---|---|---|
100 W | 2,00 A | 4,00 A | 2,80 A | 2,00 A | 0,20 A | 1,00 A |
300 W | 8,00 A | 11,0 A | 8,60 A | 6,55 A | 0,20 A | 1,00 A |
500 W | 15,0 A | 16,0 A | 15,3 A | 10,75 A | 0,50 A | 2,00 A |

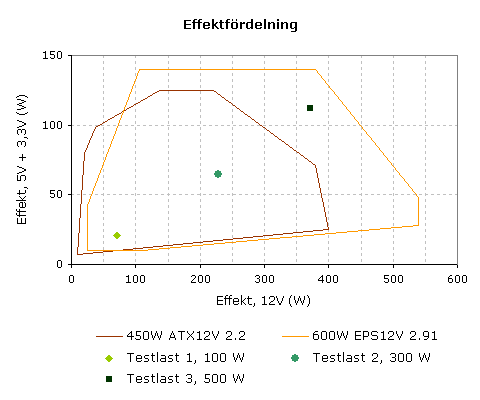

Bilden ovan visar hur mycket av uteffekten som fördelas till 12 V. Strecken i bilden ringar in de områden där det rekommenderas att spänningarna ska vara inom ±5 %. Tänk på att de inritade rekommendationerna är just rekommendationer och inga krav, konstruktören har ganska fria händer att fördela effekten efter eget huvud.
Testlasten på 100 W motsvarar ungefär en vanlig dator under lätt belastning, medan 300 W kan representera belastningen hos en prestandadator vid t.ex. spelande då grafikkort och CPU arbetar betydligt hårdare. Den 500 W-last vi valt är en riktig utmaning för många nätdelar, med hög belastning på både 12V1, 12V2 och 5V. I praktiken är det ytterst få datorer som förbrukar 500 W, denna last fungerar därför i första hand som en värdemätare och inget annat.
Testningen av en nätdel startar på 100 W-belastningen och avslutas vid 500 W, där varje nätdel om möjligt körs i minst en timme medan rippel och brus mäts med hjälp av ett oscilloskop kopplat till TR-368. Samtliga spänningar noteras och sparas, 12V1 och 5V kontrollmäts dessutom med en separat multimeter. Verkningsgrad och effektfaktor bestäms med hjälp av en Voltcraft Energy Monitor. Lufttemperaturen i rummet och vid nätdelens utblås mäts och övervakas under testningen.
Utöver dessa laster har för de bättre specificerade nätdelarna ännu högre uteffekter testats, för att kontrollera att inte tillverkarens specifikationer är tagna ur luften.
Det här testar vi inte
Även om våra syntetiska tester har många fördelar kan de aldrig helt ersätta långtidstester inuti en riktig dator. Det senare har vi inte gjort, eftersom det varken fanns tid eller resurser att testa samtliga nätdelar på det viset.
Inuti en dator får nätdelar i regel problem med kraftigt ökad temperatur vid högre uteffekter eftersom datorkomponenterna värmer upp luften. Vår testmiljö är därför inte helt jämförbar, trots att testrummets lufttemperatur var närmare 30 °C och nätdelarna placerades tätt intill den varma konstlasten.
Eftersom testmaskinen var högljudd försvårades mätning av ljudnivå under belastning. I brist på en riktigt känslig och bra SPL-mätare har därför öron till stor del används för att bedöma ljudnivån. Några absoluta decibelvärden kommer vi därför inte presentera, mätupptagningarna med vår enklare SPL-mätare är inte tillräcklig pålitliga och ej jämförbara med andra tester.
